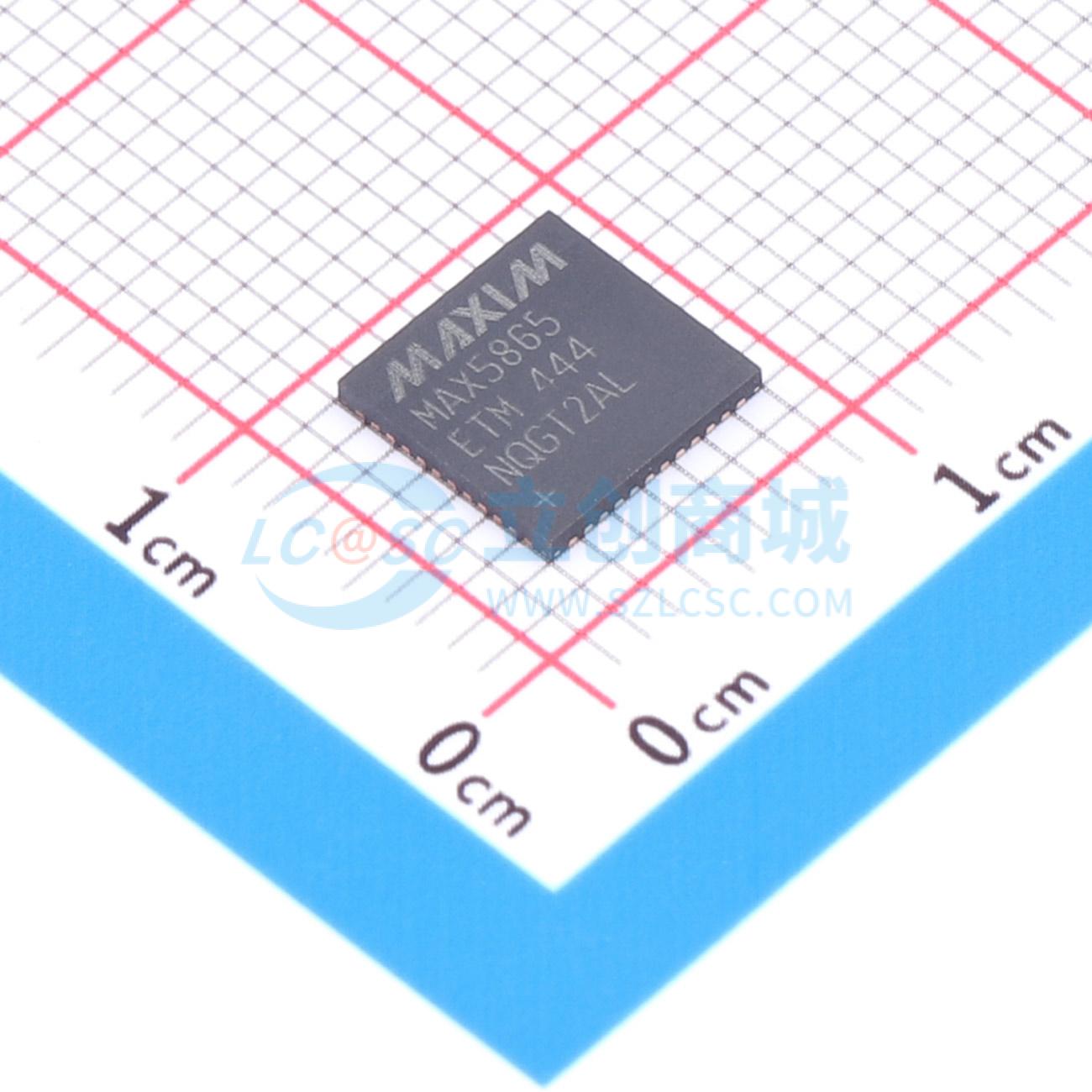

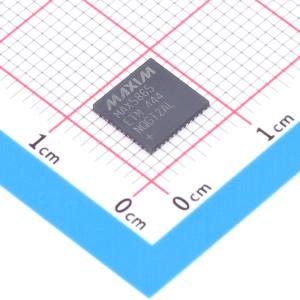

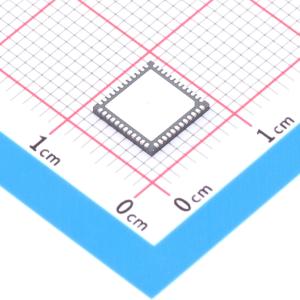

温馨提醒：图片仅供参考，商品以实物为准
MAX5865ETM+
超低功耗高性能40Msps模拟前端
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX5865是一款超低功耗、高度集成的模拟前端，适用于便携通信设备，如手机、PDA、WLAN和3G无线终端。该芯片集成了双8位接收ADC和双10位发射DAC，同时提供高性能和超低功耗。
- 商品型号
- MAX5865ETM+
- 商品编号
- C1520673
- 商品封装
- TQFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 8位 | |
| 增益漂移 | 42ppm/℃ | |
| 工作电压 | 2.7V~3.3V | |
| 工作电流 | 32mA；25.2mA | |
| 信噪比 | 48.4dB | |
| 工作温度 | -40℃~+85℃ | |
| 数据速率 | 40MHz |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 40MHz；22MHz~40MHz | |
| 积分非线性 | ±0.15LSB | |
| 采样率 | 40MHz | |
| 基准电压值 | 1.024V | |
| 基准电压源温漂 | 30ppm/℃ | |
| 静态电流 | 1uA | |
| 接口类型 | SPI |
商品特性
- 集成双8位ADC和双10位DAC
- 超低功耗：fCLK = 40MHz时为75.6mW（收发器模式）；fCLK = 22MHz时为6400μW（收发器模式），具有低电流空闲和关断模式
- 出色的动态性能：fIN = 5.5MHz时，ADC的SINAD为48.4dB；fOUT = 2.2MHz时，DAC的SFDR为70dB
- 出色的增益/相位匹配：fIN = 5.5MHz时，ADC的相位为±0.2°，增益为±0.05dB
- 内部/外部参考选项
- +1.8V至+3.3V数字输出电平（TTL/CMOS兼容）
- ADC/DAC的复用并行数字输入/输出
- 微型48引脚薄型QFN封装（7mm×7mm）
- 提供评估套件（订购MAX5865EVKIT）
应用领域
- 窄带/宽带CDMA手机和PDA
- 固定/移动宽带无线调制解调器
- 3G无线终端
