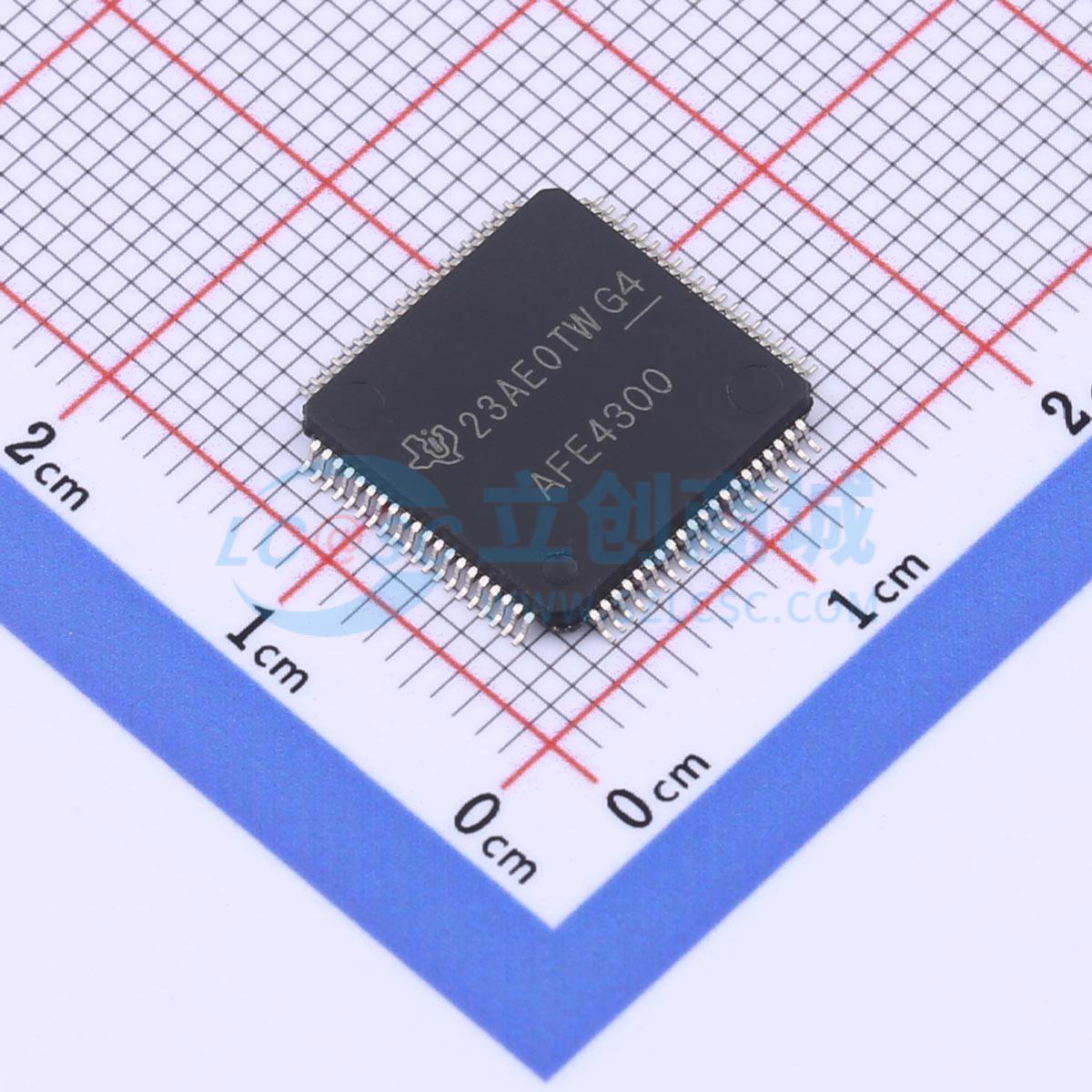

温馨提醒：图片仅供参考，商品以实物为准
AFE4300PN
AFE4300低成本集成模拟前端
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AFE4300是一款低成本模拟前端，支持最多四路称重传感器输入，用于体重秤和人体成分测量。
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE4300PN
- 商品编号
- C1520677
- 商品封装
- LQFP-80(12x12)
- 包装方式
- 管装
- 商品毛重
- 36.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~3.6V |
商品概述
AFE4300 是一款低成本模拟前端，有两个独立的信号链：一个信号链用于体重计(WS) 测量，而另外一个信号链用于体成分测量(BCM) 分析。一个16位，860SPS 模数转换器(ADC) 在两个信号链间复用。体重测量信号链包括一个可由外部电阻器设定增益的仪器放大器(INA)，后接一个用于偏移校正的6 位数模转换器(DAC)，和一个驱动外部桥/负载单元（有一个用于比例式测量的1.7V 固定电压）的电路。 AFE4300 还可通过产生一个进入人体的正弦电流来测量人体成分。此正弦电流由一个内部模式生成器和一个6 位，1MSPS DAC 生成。一个电压电流转换器将这个正弦电流应用在两个端子之间的人体上。在这两个端子上生成的电压是由人体的阻抗生成的，此电压由一个差分放大器测量，再经过整流，且其振幅由16 位ADC提取并测量。 AFE4300 的工作电压范围为2V 至 3.6V ，额定温度为0°C 至 +70°C ，并采用LQFP-80 封装。
商品特性
- 体重秤前端：
- 支持最多四路称重传感器输入
- 片上称重传感器1.7V 激励电压用于比例式测量
- 68nVrms 输入参考噪声（0.1Hz 至2Hz）
- 优秀拟合线性：满标量程的 0.01%
- 体重秤测量： 540μA
- 身体成分分析仪前端：
- 最多支持三个四极复合阻抗测量值
- 6 位1MSPS 正弦波生成数模转换器(DAC)
- 247.5μA rms 、 ±20% 激励源
- 在2Hz 带宽中具有 0.1Ω 测量RMS 噪声
- 人体成分测量： 970μA
- 模数转换器(ADC)：
- 16 位，860 次每秒采样(SPS)电源电流： 110μA
应用领域
- 可进行人体成分测量的体重秤
