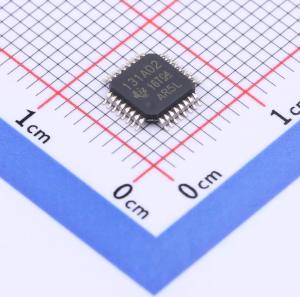

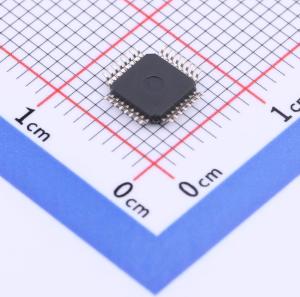

温馨提醒：图片仅供参考，商品以实物为准

ADS131A02IPBS

双通道或四通道24位128kSPS同步采样Δ-Σ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS131A02 24 位 128kSPS 2 通道同步采样 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS131A02IPBS
商品编号: C1520680
商品封装: TQFP-32(5x5)
包装方式: 托盘
商品毛重: 1.36克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	115dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	400kHz~25MHz
	基准电压源	内置
	基准电压源温漂	6ppm/℃
	可变增益	支持
	ADC架构	Sigma-Delta

商品概述

ADS131A02 和ADS131A04 器件为双通道和四通道同步采样24 位 ΔΣ 模数转换器(ADC)。ADS131A02 或ADS131A04 具有宽动态范围、最高128kSPS 的可扩展数据速率以及内置故障监控器等特性，这使得它非常适合能源监控、电网保护和控制等应用。ADC 输入端可以单独直接接入电阻分压器网络、电流互感器或Rogowski 线圈，以测量电压或电流。这两款器件具有灵活的电源选项（包括内部负电荷泵），可最大限度提高有效分辨率，非常适合宽动态范围应用。这两款器件提供异步和同步主从接口选项，可为多个器件串联而成的单一系统灵活实施ADC 配置。接口上配有多种接口检查、ADC 启动检查和数据完整性检查功能，可报告ADC 中的错误以及数据传输期间的错误。这种完整的模拟前端(AFE) 解决方案采用32 引脚TQFP 封装，其额定工业温度范围为 -40°C 至 +125°C。

商品特性

双通道或四通道同步采样差分输入数据速率：高达128kSPS
高性能：
- 单通道精度：在10,000:1 动态范围内优于0.1%
- 有效分辨率：20.6位(8kSPS)
- 总谐波失真(THD)：50Hz 和60Hz 频率下为 -100dB
集成的负电荷泵允许绝对输入电压低于接地值
灵活的模拟电源选项：
- 采用负电荷泵：3.0V 至3.45V
- 单极电源：3.3V 至5.5V
- 双极电源：±2.5V
数字电源：1.65V 至3.6V
模数转换器(ADC) 自检

应用领域

电源保护：断路器和继电器保护
电能计量：单相、多相、电能质量
测试和测量
电池测试系统
数据采集系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	128kHz
	通道数	2
	工作电压	3V~3.45V
	接口类型	SPI
	差分输入	是
	积分非线性	20LSB
