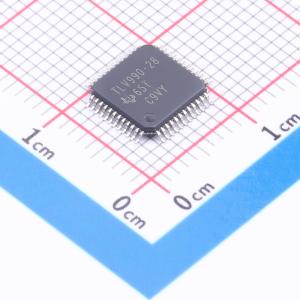

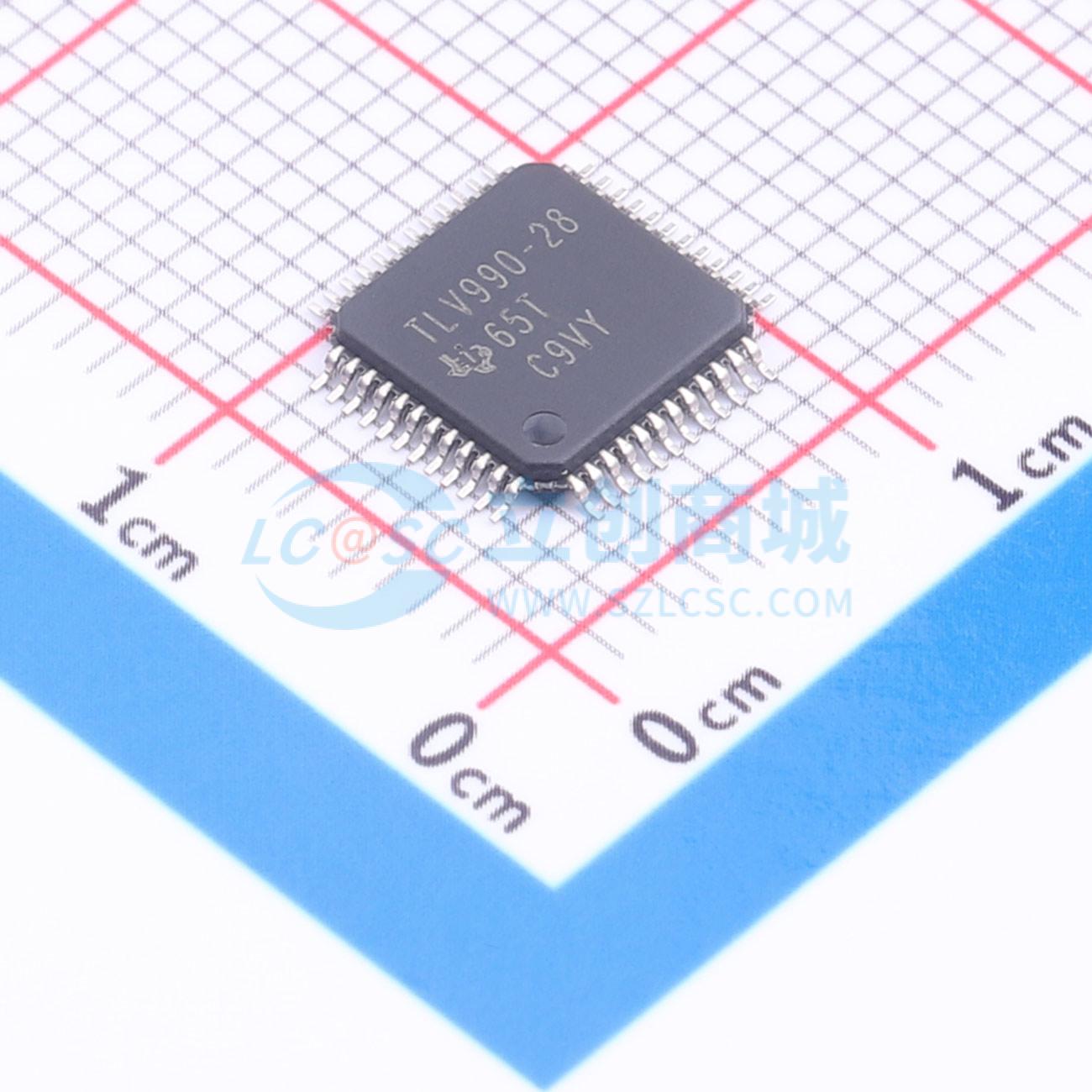

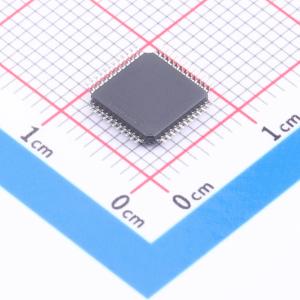

TLV990-28PFB
3V 10bit 28MSPS 区域CCD模拟前端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 完整的CCD信号处理器/数字化器，设计用于数字静止相机和PC相机应用。TLV990-28执行所有必要的模拟处理功能，最大化动态范围，纠正与CCD传感器相关的各种错误，并通过片上高速模数转换器(ADC)将结果数字化。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV990-28PFB
- 商品编号
- C1520723
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 26.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率(位) | 10位 | |
| 工作电压 | 2.7V~3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+75℃ | |
| 功能特性 | 数字校准；自动校准；软复位；可编程增益；内部基准源 |
商品概述
TLV990-28是一款完整的CCD信号处理器与数字转换器，可执行所有必要的模拟处理功能，最大化动态范围，校正与CCD传感器相关的各类误差，之后通过片内高速模数转换器对处理结果进行数字化处理。其核心组件包括CCD信号输入钳位电路、相关双采样器、可编程增益放大器、用于自动或可编程光学黑电平和偏移校准的两个内部数模转换器、10位28-MSPS流水线模数转换器、用于连接微处理器的并行数据端口、用于配置内部控制寄存器的串行端口、用于外部系统控制的两个额外数模转换器以及内部参考电压。该器件采用CMOS工艺设计，单3V电源供电，28 MSPS下正常功耗为150 mW，掉电模式下功耗为2 mW，采用48引脚TQFP封装，工作环境温度范围为-20℃至75℃。
商品特性
- 单芯片CCD模拟前端
- 集成10位、28-MSPS模数转换器，单3V电源供电
- 功耗极低，典型功耗150mW，掉电模式功耗为2mW
- 微分非线性误差典型值<±0.5 LSB
- 积分非线性误差典型值<±0.75 LSB
- 内置可编程增益放大器，增益范围0dB至36dB，步进为0.045dB，默认增益为0dB
- 支持自动或可编程光学黑电平和偏移校准，配备数字滤波器和坏像素限制
- 配备额外数模转换器用于外部模拟设置
- 采用串行接口进行寄存器配置
- 内置参考电压
- 设置并行数据端口，方便连接微处理器
- 电源电压范围AVDD、DVDD、DIVDD为-0.3V至6.5V
- 模拟输入电压范围为-0.3V至AVDD+0.3V
- 数字输入电压范围为-0.3V至DVDD+0.3V
- 工作结温范围为-40℃至150℃
- 存储温度范围为-65℃至150℃
- 采用48引脚TQFP封装
应用领域
- 数码相机
- PC相机
- 视频摄像机
