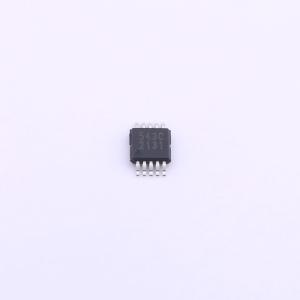

温馨提醒：图片仅供参考，商品以实物为准

CS5343-CZZ

CS5343 CZZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS5343/4是一款完整的模拟到数字转换器，适用于数字音频系统。它执行采样、模数转换和抗混叠滤波，生成每通道高达108kHz的24位串行数据。
品牌名称: Cirrus Logic(凌云)
商品型号: CS5343-CZZ
商品编号: C1520733
商品封装: TSSOP-10
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

CS5343/4是一款适用于数字音频系统的完整模数转换器。它可进行采样、模数转换和抗混叠滤波，以串行形式为左右声道输入生成24位数值，每通道采样率高达108 kHz。 CS5343/4采用三阶多位Δ-Σ调制器，后接数字滤波器，无需外部抗混叠滤波器。 CS5343/4还具备高阻抗采样网络，可省去运算放大器等昂贵的外部元件。 CS5343/4采用10引脚TSSOP封装，有商用级（-40°C至+85°C）和汽车级（-40°C至+105°C）可选。CS5343非常适合需要宽动态范围、极低失真和低噪声的音频系统，如机顶盒、DVD卡拉OK播放器、DVD录像机、AV接收器和汽车应用。

商品特性

先进的多位Δ-Σ架构
24位转换
支持高达108 kHz的音频采样率
5 V供电时动态范围达98 dB
5 V供电时总谐波失真加噪声为-92 dB
低延迟数字滤波器
高通滤波器，可消除直流偏移
单+3.3 V或+5 V电源供电
3.3 V供电时功耗小于40 mW
主模式或从模式操作
从模式速度自动检测
主模式默认设置
256×或384× MCLK/LRCK比率
CS5343支持I²S音频格式
CS5344支持左对齐音频格式

应用领域

机顶盒
DVD卡拉OK播放器
DVD录像机
AV接收器
汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	108kHz
	通道数	2
	工作电压	3.1V~5.25V
	接口类型	串行

	属性	参数值
	差分输入	-
	工作温度	-40℃~+85℃
	信噪比	98dB
	ADC架构	Sigma-Delta
	静态电流	10uA
