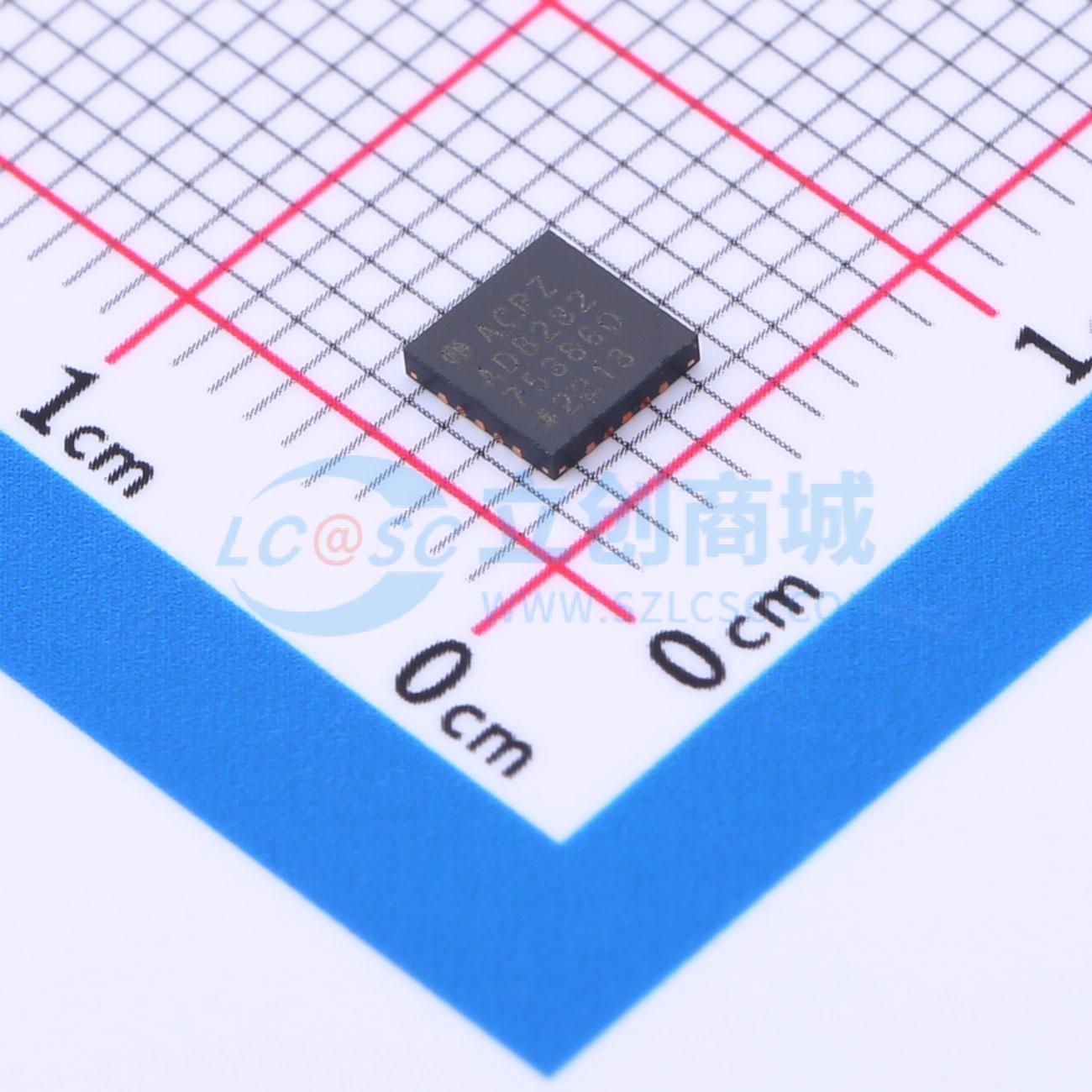

温馨提醒：图片仅供参考，商品以实物为准

AD8232ACPZ-WP

单导联心率监测前端

描述: 集成单导联ECG前端，低功耗，支持两电极或三电极配置，具有右腿驱动放大器，快速恢复功能，可选的高通和低通滤波器。
品牌名称: ADI(亚德诺)
商品型号: AD8232ACPZ-WP
商品编号: C1519519
商品封装: LFCSP-20(4x4)
包装方式: 托盘
商品毛重: 0.03克(g)

商品概述

AD8232是一款用于心电图（ECG）及其他生物电位测量应用的集成信号调理模块。它旨在在嘈杂环境（如运动或远程电极放置所产生的噪声环境）中提取、放大和过滤微小的生物电位信号。这种设计使超低功耗模数转换器（ADC）或嵌入式微控制器能够轻松采集输出信号。 AD8232可实现一个两极高通滤波器，用于消除运动伪像和电极半电池电位。该滤波器与放大器的仪表架构紧密耦合，允许在单级中同时实现高增益和高通滤波，从而节省空间和成本。一个未使用的运算放大器使AD8232能够创建一个三极低通滤波器，以去除额外的噪声。用户可以选择所有滤波器的截止频率，以适应不同类型的应用。为了提高系统中电源频率和其他不期望干扰的共模抑制能力，AD8232包含一个用于驱动导联应用（如右腿驱动（RLD））的放大器。 AD8232具有快速恢复功能，可减少高通滤波器原本较长的建立时间。在放大器出现突变信号（如导联断开情况）后，AD8232会自动调整到更高的滤波器截止频率。这一特性使AD8232能够快速恢复，因此在将电极连接到被测对象后不久即可进行有效测量。

商品特性

完全集成的单导联心电图前端
低电源电流：170 μA（典型值）
共模抑制比：80 dB（直流至60 Hz）
两电极或三电极配置
高信号增益（G = 100），具备直流阻断能力
两极可调高通滤波器
可承受高达±300 mV的半电池电位
快速恢复特性改善滤波器建立时间
未使用的运算放大器
三极可调低通滤波器，增益可调
导联断开检测：交流或直流选项
集成右腿驱动（RLD）放大器
单电源供电：2.0 V至3.5 V
集成参考缓冲器产生虚拟地
轨到轨输出
内部射频干扰（RFI）滤波器
8 kV人体模型（HBM）静电放电（ESD）等级
关断引脚
20引脚、4 mm×4 mm LFCSP和LFCSP_SS封装
符合汽车应用要求

应用领域

健身和活动心率监测器
便携式心电图仪
远程健康监测器
游戏外设
生物电位信号采集

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(64个/托盘，最小起订量 1024 个)

个

起订量：1024 个64个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟前端(AFE)
	增益漂移	12ppm/℃
	工作电压	2V~3.5V

	属性	参数值
	信噪比	86dB
	工作温度	-40℃~+85℃
