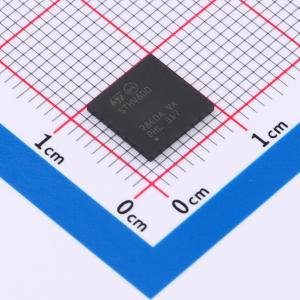

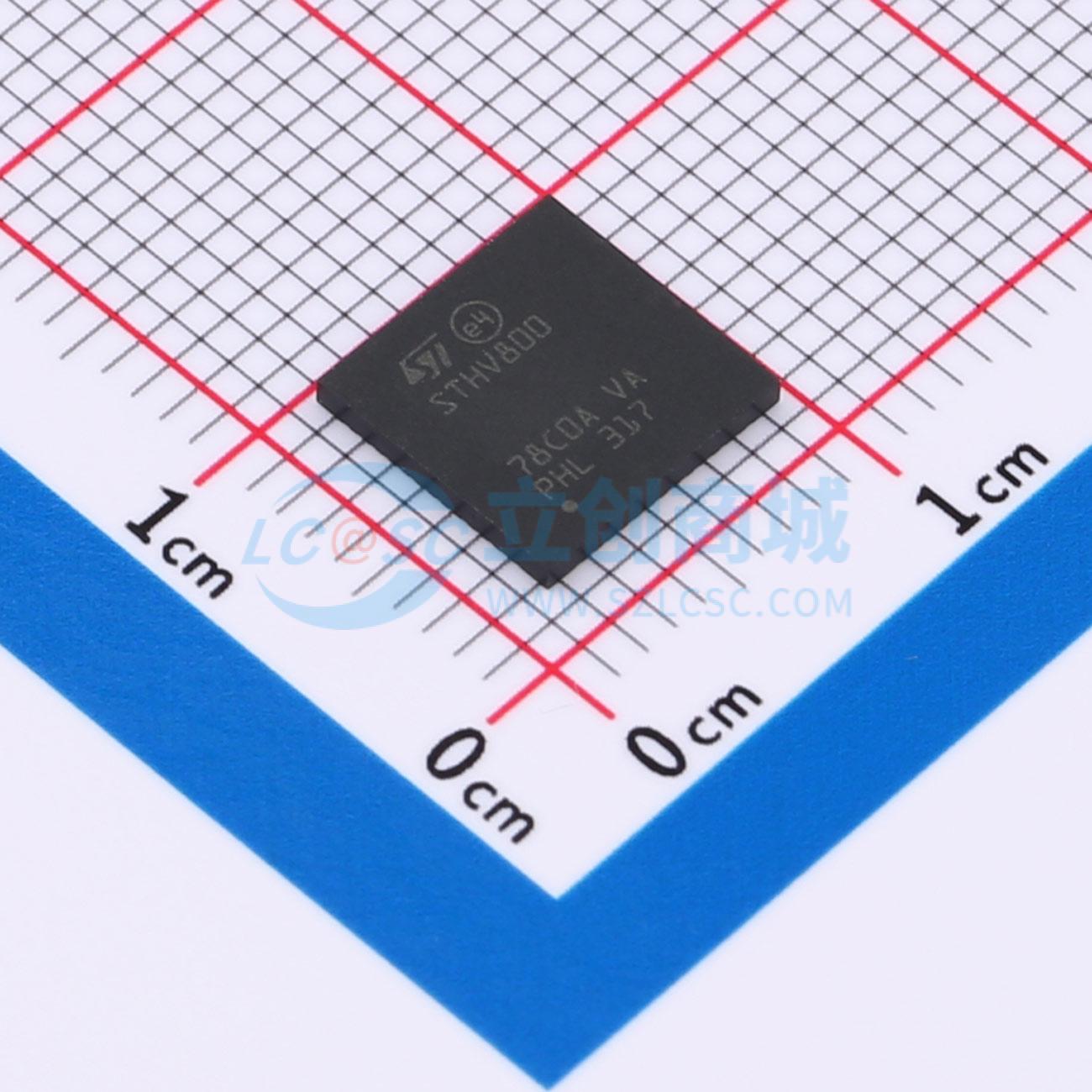

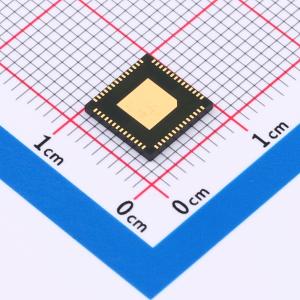

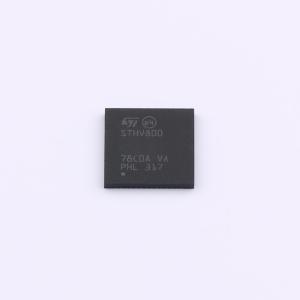

STHV800L

STHV800 是一款八通道、单片、高压高速脉冲发生器。它专为医疗超声应用设计，但也可用于其他压电、电容或MEMS换能器。

该器件集成了控制器逻辑接口电路（兼容1.8 V和3.3 V输入信号）、电平转换器、MOSFET栅极驱动器、噪声阻断二极管以及每个通道的高功率P沟道和N沟道MOSFET作为输出级。这些MOSFET能够提供超过2 A的峰值输出电流。每个通道都有一个专用桥，以减少连续波模式下的功耗和抖动（峰值电流限制为0.3 A）。这个CW桥有专用电源（HV_CW），与主高压电源完全独立。这些HV_CW电源可以短接到高压电源。

每个通道的基本结构还包括接地主动箝位电路、防漏电和防记忆块、热传感器以保护器件以及集成的TR开关（仅8 Ω等效电阻）来连接高压输出到低压输出，确保在传输阶段强解耦。

八个独立的T/R开关可用于每个通道的专用RX链路或多路复用配置。箝位电路具有高达2 A的电流能力，并直接作用于输出引脚，将该节点精确地拉至零。这一特性允许在从箝位状态切换到RX状态时最小化注入变化。

此外，STHV800包括自偏置电路，允许在RX阶段非常低的功耗（低至200 μW总功耗），并通过外部专用引脚（THSD）进行热关断检测。

该器件的主要优点之一是所需外部元件极少：只需在高压和低压电源上放置去耦电容，以及一个上拉THSD引脚的电阻（此外，此电阻可由多个器件共享）。每个通道仅需2个数字位独立驱动，在CW模式下变为1个位。可以使用外部时钟与STHV800同步所有输入信号。不过，这一功能是可选的：如果CK引脚接地，则设备工作在异步模式。

• 高密度超声波发射器
• 每通道两个独立的半桥
• 0至±90 V输出电压
• 上电自由
• 通过外部时钟同步输入信号（可选）
• 最高20 MHz工作频率
• 低功耗、高压、高速驱动器
• 每个通道两个独立供电的半桥（短路选项），其中一个专用于连续波（CW）模式
• 主半桥：±2 A源电流和灌电流
• 抖动低至20 ps
• 低二次谐波失真
• CW半桥：±0.3 A源电流和灌电流
• 抖动低至10 ps
• 极低功耗
• 完全集成的接地箝位功能
• 8 Ω同步有源箝位
• ±2 A源电流和灌电流
• 完全集成的TR开关
• 8 Ω导通电阻
• 最高300 MHz带宽
• 接收阶段电流消耗低至10 μA
• 接收器多路复用功能
• 1.8 V至3.6 V CMOS逻辑接口
• 辅助集成电路
• 噪声阻断二极管
• 输出节点防泄漏
• 完全自偏置架构
• 热保护
• 由于采用高压SOI技术，无闩锁
• 所需的外部无源元件或电源极少

• 医学超声成像
• 脉冲波形发生器
• 无损检测超声传输
• 压电换能器驱动器
• 床旁超声成像设备
