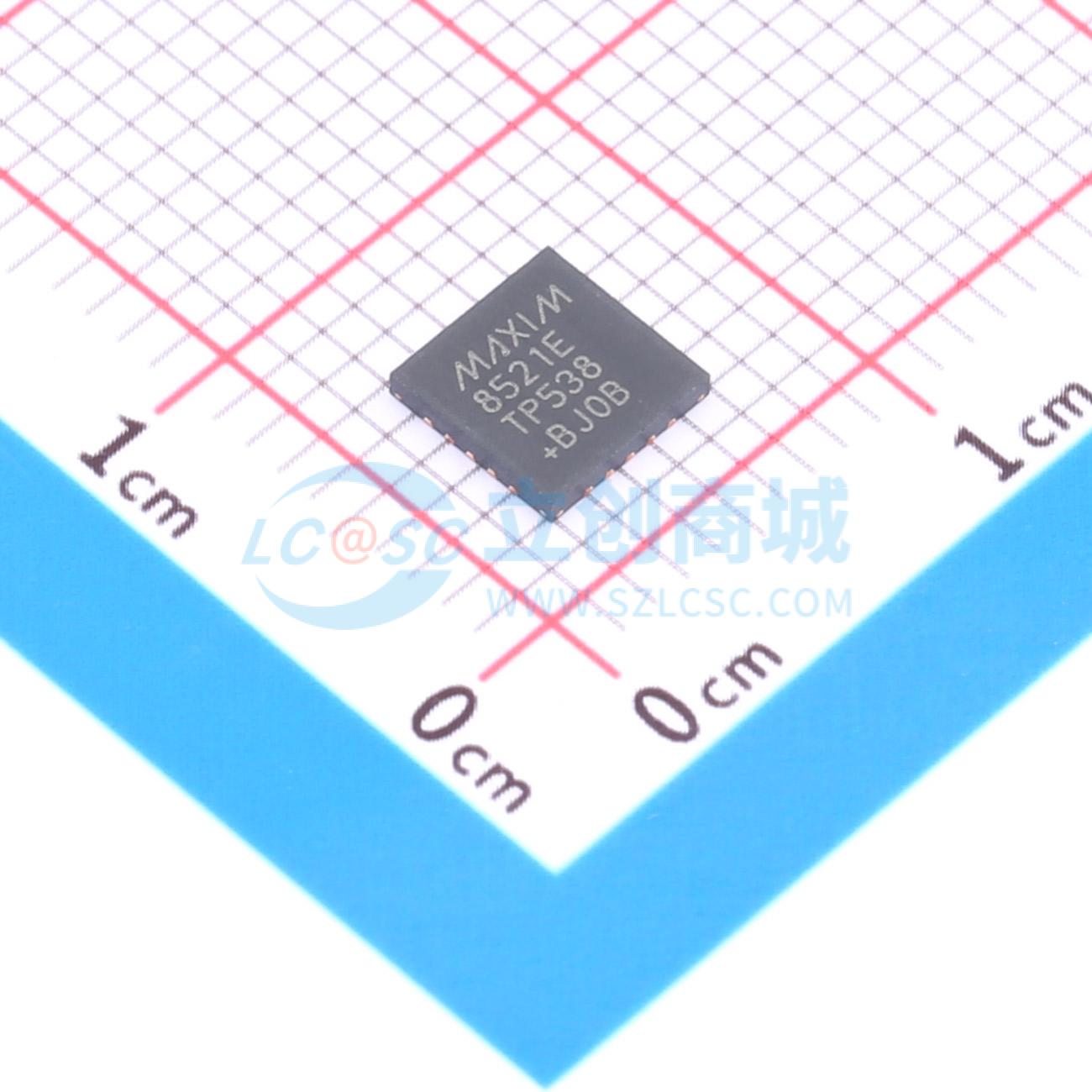

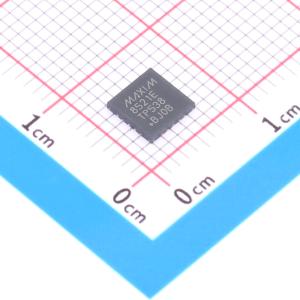

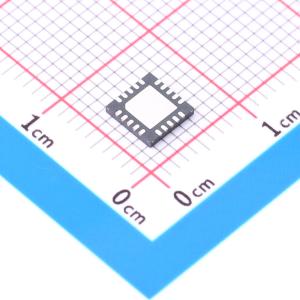

MAX8521ETP+

MAX8520/MAX8521 专为在空间受限的光模块中驱动热电冷却器（TECs）而设计。这两种器件均可提供±1.5A的输出电流，并控制TEC电流以消除有害的电流浪涌。片上FET减少了外部元件的数量，高开关频率减小了外部元件的尺寸。

MAX8520/MAX8521 采用单电源供电，并将TEC偏置在两个同步降压调节器的输出之间。这种工作方式允许在低电流下进行温度控制，而不会出现“死区”或其他非线性现象。这种配置确保当设定点非常接近自然工作点时，控制系统不会出现不稳定的情况，此时只需要少量加热或冷却。模拟控制信号可以精确设置TEC电流。

两种器件都具有准确且可单独调整的加热电流限流和冷却电流限流功能，以及最大TEC电压限制，从而提高了光模块的可靠性。模拟输出信号用于监测TEC电流。独特的纹波消除方案有助于降低噪声。

MAX8520 采用5mm x 5mm TQFN封装，其开关频率可通过外部电阻调节至最高1MHz。MAX8521 也采用5mm x 5mm TQFN封装，还有节省空间的3mm x 3mm UCSP和36引脚WLP（3mm x 3mm）封装，其开关频率可通过引脚选择为500kHz或1MHz。

• SFF/SFP 模块
• 光纤激光模块
• 光纤网络设备
• ATE（自动测试设备）
• 生物科技实验室设备
