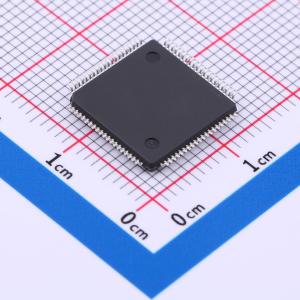

PI3HDMI301FFEX

3:1有源开关电路专为基于DVI/HDMI标准和TMDS信号处理的高分辨率视频网络而设计。它是一款有源3路TMDS到1路TMDS接收器开关，具有高阻输出。该器件从选定的视频组件接收差分信号，并驱动视频显示单元。它提供可控的输出摆幅，还采用独特的先进预加重技术，以提高在长距离传输中减小的上升和下降时间。 每个完整的HDMI/DVI通道还有低速的边带信号，这些信号也需要进行切换。该解决方案将边带开关与高速开关集成在一个单一的解决方案中。通过在每个高速通道的输入端使用均衡技术，它可以成功消除由源端到接收端的长电缆引起的确定性抖动。消除确定性抖动后，用户可以使用更长的电缆（最长可达25米）。 2.5 Gbps的最大DVI/HDMI带宽提供36位深色彩支持，这是HDMI 1.3版本所具备的功能。由于其有源单向特性，该开关仅设计用于视频接收器端。在消费类视频网络中，该器件位于接收器端，用于在多个视频组件（如PC、DVD、机顶盒、D - VHS等）之间进行切换。它还提供8kV的增强型ESD/EOS保护，这是当今许多消费类视频网络所要求的。 优化的均衡技术为用户提供单一的最佳设置，可在所有电缆长度（1米至20米）下通过HDMI抖动测试，并支持高达36位的深色彩。在已知电缆长度的情况下，它还允许用户微调均衡设置。 每个输入都集成了均衡器，可消除由25米24AWG电缆引起的确定性抖动。所有操作都可以通过引脚绑定进行配置。Rx模块设计为直接从HDMI连接器接收所有相关信号，无需任何额外电路，包括3路高速TMDS数据、1路像素时钟、1路HPD信号和DDC信号。

• 电源电压，VDD = 3.3V ± 5%
• 三个输入端口中的每一个都可以支持HDMI或DVI信号
• 支持交流耦合和直流耦合输入
• 支持深色彩
• 高性能，每通道最高可达2.5 Gbps
• 支持3路边带信号（SCL、SDA和HPD）的切换
• 所有边带信号具有5V容限
• SCL、SDA和HPD引脚是唯一支持热插拔的引脚
• 每个高速信号输入端集成50欧姆（±10%）端接电阻
• 所有高速输入端具有TMDS输入端接控制
• 具有HDCP复位电路，便于在端口切换时快速通信
• 可配置的输出摆幅控制
• 可配置的预加重电平
• 可配置的去加重
• 优化的均衡：单一默认设置支持所有电缆长度
• 所有输入数据/时钟通道具有符合IEC61000 - 4 - 2标准的8kV接触式ESD保护
• 传播延迟 ≤ 2ns
• 禁用时为高阻输出
• 封装（无铅且环保）：− 80引脚LQFP（FF80）− 64引脚TQFN（ZL64）
