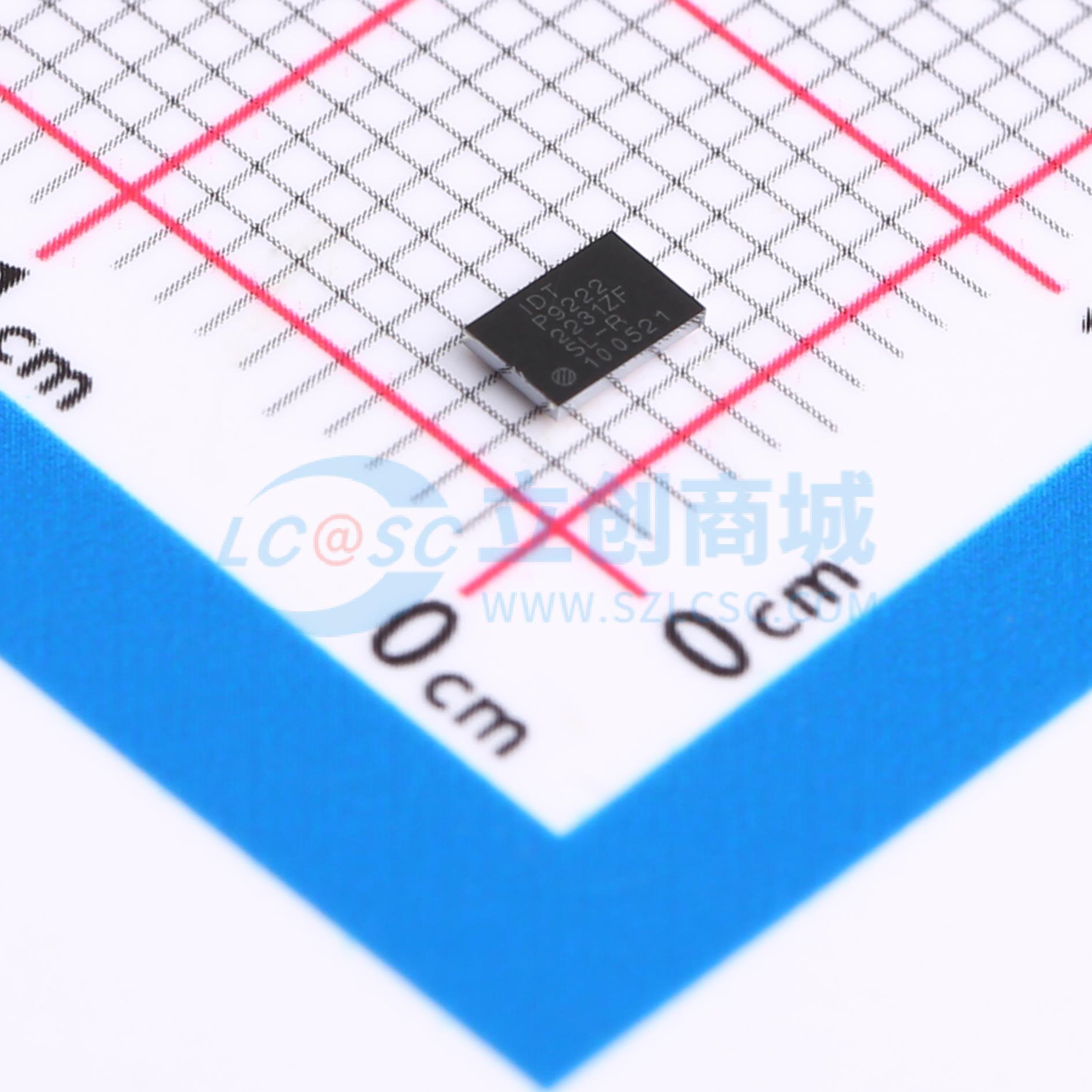

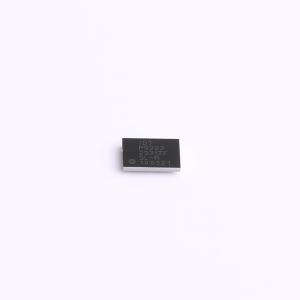

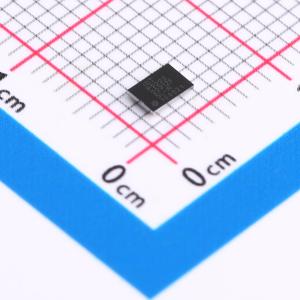

P9222-RAZGI8

P9222-R是一款集成单芯片无线电源接收器IC（Rx），适用于最高5W的应用。该器件从无线电源发射器（如P9235A-RB WPC Qi BPP无线发射器IC）接收交流电源信号，并将其转换为整流输出电压，可用于为设备供电或为电池充电器输入供电，适用于广泛的无线电源应用。接收器（Rx）集成了高效同步全桥整流器（SFBR）和控制电路，用于向发射器（Tx）发送消息包，以优化功率传输。 P9222-R在轻载时效率极高，非常适合用于诸如耳塞盒充电等低功率应用。独特的Ping检测功能可让用户提前知晓无线充电器已连接，并在电池完全充满电时改善热性能。低欠压锁定（UVLO）阈值使接收器即使在发射器在较大范围内发出较弱的数字Ping强度信号时也能启动。 该器件具备过温、欠压/过压保护功能。当接收器从低耦合位置快速移动到高耦合位置时，内部过压钳位可防止整流器输出电压超过过压水平。集成的32位ARM Cortex-M0处理器具有高度的可编程性，设计参数可通过I2C接口或外部EEPROM轻松配置。 P9222-R采用符合RoHS标准的超小型WLCSP - 40封装，环境工作温度范围为0至85℃。

• 超紧凑、高效的无线电源接收器，适用于最高5W的应用
• 兼容WPC 1.2.4 Qi基线功率配置文件（BPP）
• 针对低功率应用优化轻载效率
• 具备Ping检测功能，可在充电结束时降低功耗
• 低欠压锁定（UVLO），可实现低电压启动，在较大范围内实现更快连接
• 具备ASK和FSK调制/解调功能，用于双向通信：Rx到Tx和Tx到Rx
• 可通过外部EEPROM上的I2C接口轻松配置设计参数
• ADC输入，用于测量电池电压或系统电压
• 内置32位ARM Cortex - M0处理器
• 内部过压钳位
• 低待机和工作模式功耗
• 高性能低压差（LDO）稳压器，具有低RDS（on）和可编程电流限制
• 支持I2C从/主模式
• 40 - WLCSP：5x8焊球阵列，2.28x3.38mm，间距0.4mm

• 无线耳塞盒充电
• 可穿戴设备和健身追踪器
• 移动设备
• 助听器盒充电
