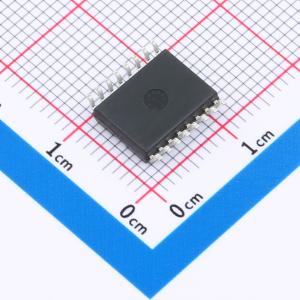

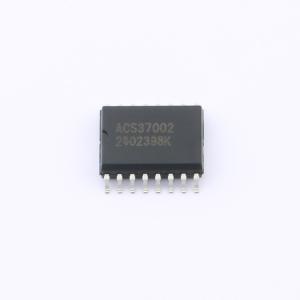

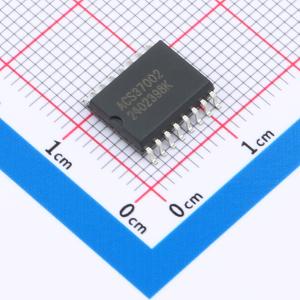

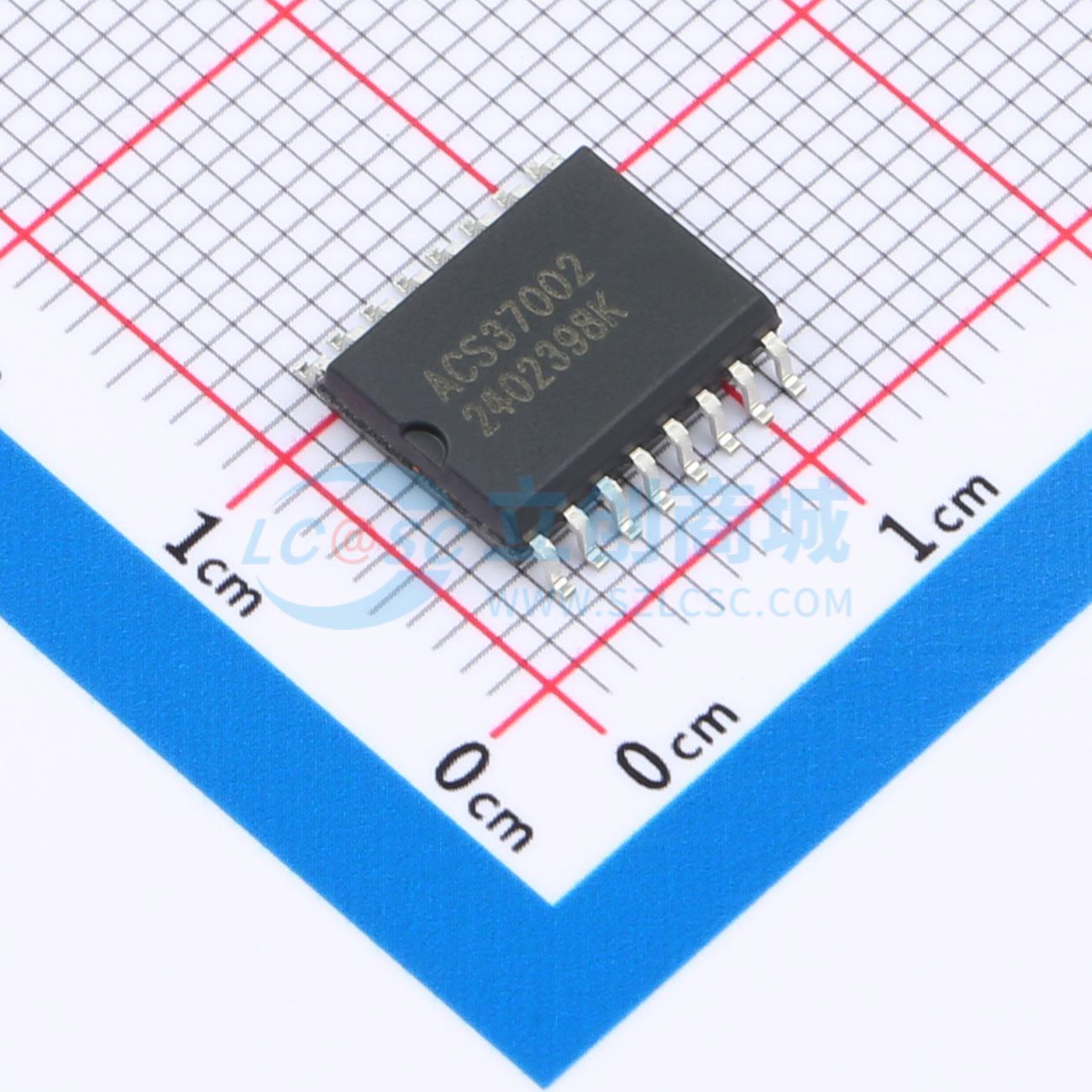

ACS37002KMABTR-050B3
ACS37002KMABTR-050B3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACS37002是一款采用SOICW - 16封装的全集成霍尔效应电流传感器，该传感器在出厂时已进行校准，可在整个工作范围内提供高精度测量，无需用户编程。电流由两个霍尔板进行差分感应，这两个霍尔板能够抵消外部干扰共模磁场。该封装结构通过将导体中电流产生的磁场磁耦合到与集成电流导体无物理连接的单片霍尔传感器IC，实现了高隔离性
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS37002KMABTR-050B3
- 商品编号
- C1512016
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 50A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 5kVrms | |
| 灵敏度 | 26.4mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 400kHz | |
| 电流端电阻 | 0.85mΩ | |
| 响应时间(tr) | 700ns | |
| 双向电流检测 | 支持 |
| 安装类型 | 表面贴装型 |
| 传感器类型 | 霍尔效应 |
| 频率 | 400kHz |
| 精度 | ±1.75% |
| 电流-供电（最大值） | 15mA |
| 电流-检测 | 50A |
| 封装/外壳 | 16-PowerSOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 125°C（TA） |
| 输出 | 比率，电压 |
| 通道数 | 1 |
| 线性度 | ±0.75% |
| 响应时间 | 2.5?s |
| 极化 | 双向 |
| 用于测量 | DC |
| 电压-供电 | 3V ~ 3.6V |
| 灵敏度 | 26.4mV/A |
