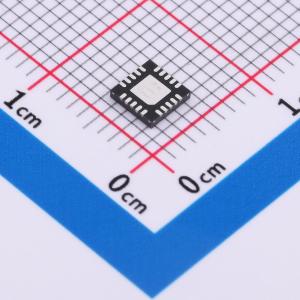

温馨提醒：图片仅供参考，商品以实物为准

F2912NCGI8

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: F2912NCGI8
商品编号: C1511998
商品封装: TQFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.107143克(g)

商品概述

F2912是一款高可靠性、低插入损耗的50 Ω单刀双掷（SP2T）吸收式射频开关，专为众多无线及其他射频应用而设计。该器件覆盖9 kHz至9000 MHz的宽频率范围。除了具备低插入损耗外，F2912还能在为未使用的射频输入端口提供50 Ω端接的同时，实现出色的线性度和隔离性能。 F2912采用3.3 V单正电源电压，支持三种状态，用户可选择3.3 V或1.8 V的控制电压。此外，它还设有一个模式控制（Mode CTL）引脚，允许用户通过单引脚或双引脚控制该器件。

商品特性

极低插入损耗：在1 GHz时为0.4 dB
高输入三阶交调截点（IP3）：+66 dBm
RF1至RF2隔离度：在1 GHz时为74 dB
单引脚或双引脚器件控制选项
低直流电流：使用3.3 V逻辑时为20 μA
单正电源电压：3.3 V
用户可选择3.3 V或1.8 V的控制逻辑
工作温度范围：-55 ℃至+125 ℃
4 mm×4 mm 20引脚薄型四方扁平无引脚（TQFN）封装

应用领域

2G、3G、4G基站
便携式无线中继器和E911系统
数字预失真
点对点基础设施
公共安全基础设施
全球微波互联接入（WiMAX）收发器
射频识别（RFID）手持和便携式阅读器
有线基础设施、无线局域网测试/自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频开关
	频率	9kHz~9GHz
	隔离度	74dB

	属性	参数值
	插入损耗	0.4dB
	工作电压	2.7V~3.6V
	工作温度	-55℃~+125℃
