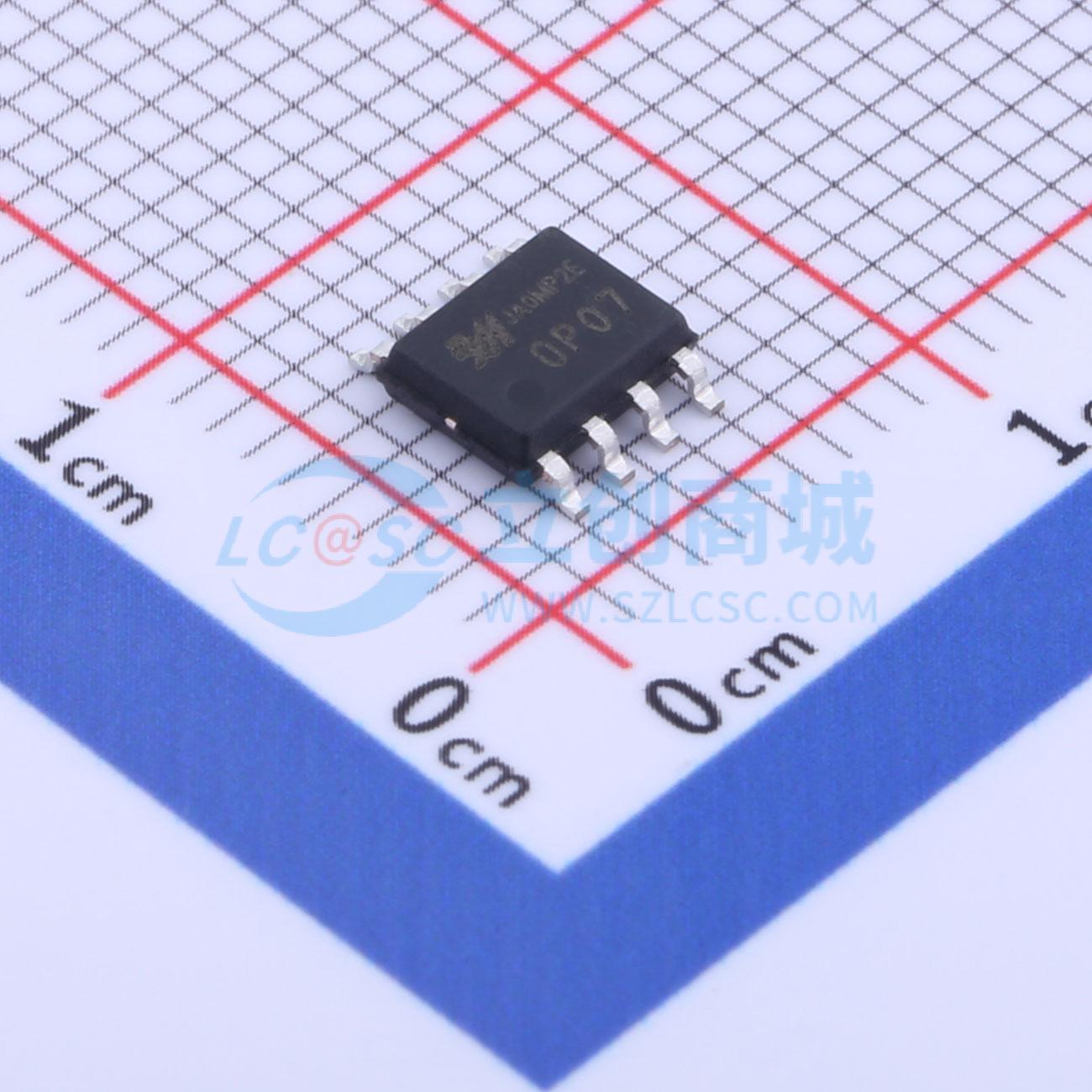

温馨提醒：图片仅供参考，商品以实物为准
OP07
低失调运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OP07是一款低失调电压的运算放大器，它采用晶圆级的修调来消除失调，同时还可以通过外部电路进一步减小失调电压。同时具有极低的偏置电流（只有4nA）以及很高的开环增益（最小200V/mV，106dB）。这些特点使得OP07适合用作高增益的仪表放大器。
- 品牌名称
- 杭州瑞盟
- 商品型号
- OP07
- 商品编号
- C1508997
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 1.3uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 3.5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 噪声密度(eN) | 9.6nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 123dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 21mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -18V~-3V；3V~18V |
商品概述
OP07是一款低失调电压的运算放大器，它采用晶圆级的修调来消除失调，同时还可以通过外部电路进一步减小失调电压。同时具有极低的偏置电流（只有4nA）以及很高的开环增益（最小200V/mV，106dB）。这些特点使得OP07适合用作高增益的仪表放大器。 芯片具有±13V的宽输入电压范围，106dB的共模抑制比(CMRR)以及高输入阻抗等特性，使得放大器在放大信号时具有很高的精度。即使在高闭环增益时，也能保证出色的线性度和精度，失调和增益的时间稳定性以及随温度的变化率等参数十分优秀。采用了外部失调消除后，OP07的精度和稳定度使得OP07成为仪表应用的工业标准。
商品特性
- 低失调电压漂移：1.3μV/℃（Max）
- 失调电压时间稳定性：1.5μV/月（Max）
- 低噪声：0.6μVₚ₋ₚ（Max）
- 宽输入电压范围：±14V（Typ）
- 宽电源电压范围：±3V到±18V
应用领域
- 无线基站控制电路
- 光纤网络控制电路
- 仪表放大器
- 传感器与控制
- 热偶
- 热阻监测
- 应变桥
- 并联电流监测
- 精准滤波器
