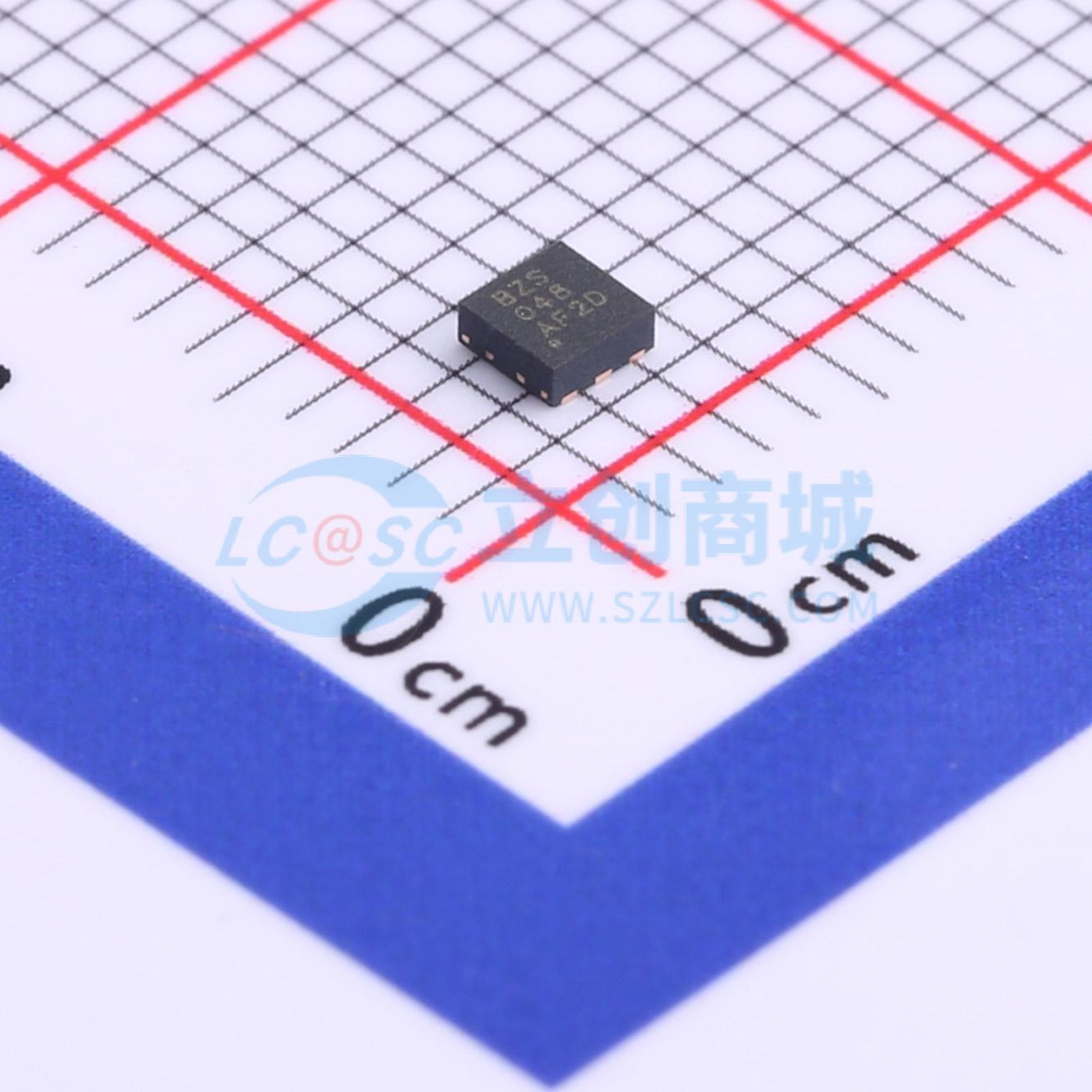

温馨提醒：图片仅供参考，商品以实物为准
TPS61170DRVR
1.2A高压升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61170是一款单片高电压开关调节器,集成了1.2A、40V功率MOSFET。它支持多种标准开关调节器拓扑,包括升压和SEPIC。该器件具有宽输入电压范围,可配置的输出电压,1.2MHz固定开关频率,以及高达93%的效率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61170DRVR
- 商品编号
- C15163
- 商品封装
- WSON-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~18V | |
| 输出电压 | 3V~38V | |
| 输出电流 | 960mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS61170 是一款单片高压开关稳压器，集成了1.2A、40V功率MOSFET。它可以配置为多种标准开关稳压器拓扑结构，包括升压和SEPIC。具有宽输入电压范围，支持多节电池或5V、12V稳压电源轨的输入电压应用。
TPS61170 的工作开关频率为1.2MHz，允许使用低剖面电感器和低值陶瓷输入和输出电容器。外部环路补偿组件使用户能够灵活优化环路补偿和瞬态响应。内置了保护功能，如逐脉冲过流限制、软启动和热关断。
FB引脚调节的参考电压为1.229V。可以通过CTRL引脚使用1线数字接口（Easyscale协议）来降低参考电压。或者，也可以将脉宽调制（PWM）信号施加到CTRL引脚上。信号的占空比成比例地降低反馈参考电压。
TPS61170 采用6引脚2 mm x 2 mm QFN封装，可实现紧凑的电源解决方案。
应用领域
- -5V至12V和24V，12V至24V升压转换器
- 使用SEPIC拓扑的升降压调节
- ADSL调制解调器
