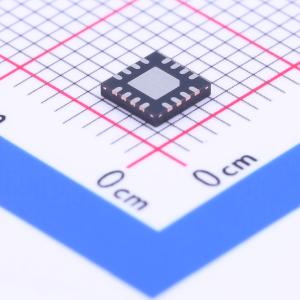

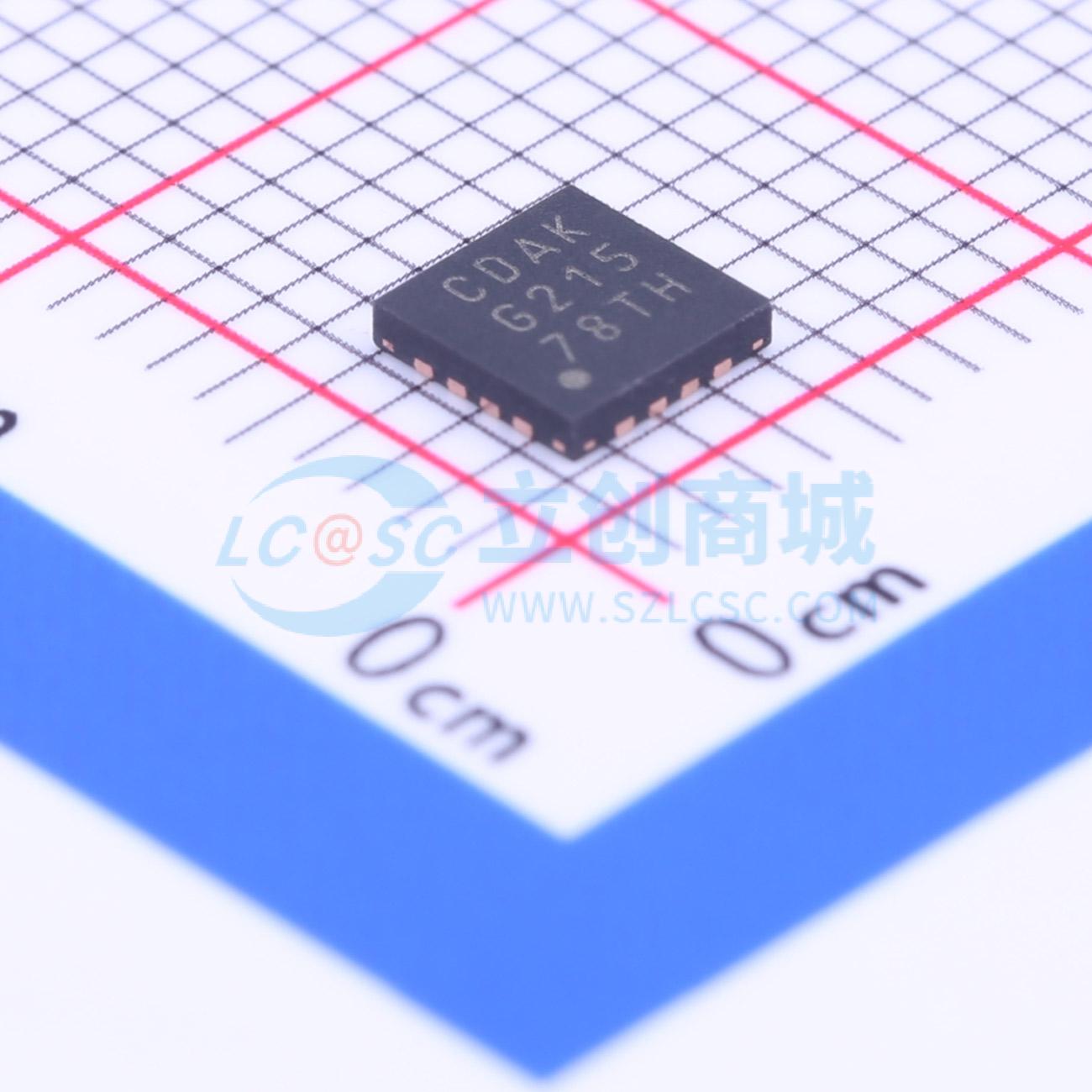

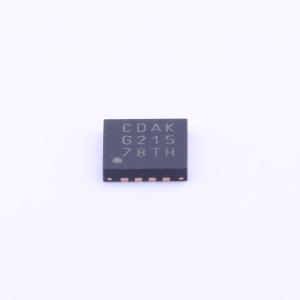

CAT3604VHV4-GT2
CAT3604VHV4-GT2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT3604VHV4-GT2
- 商品编号
- C146756
- 商品封装
- TQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM |
商品概述
CAT3604V是一款高效率的分数电荷泵，可以驱动多达四个LED，输入电源电压低至2.5V。外部RSET电阻用于控制LED通道亮度，而通道诊断包括对短路和开路LED通道条件的自动检测，确保CAT3604V在所有工作模式下保持最高效率水平。每种工作模式都使用恒定的高频切换方案，这允许使用小型外部陶瓷电容，并且在高达5.5V的输入电源纹波下提供出色的低噪声性能。EN输入控制支持直接PWM调光，并能适应超过10kHz的调光频率，从而提供极高的亮度分辨率。该设备采用16引脚低剖面0.8毫米薄QFN（4毫米 x 4毫米）封装。
商品特性
- 电荷泵：1x, 1.33x, 1.5x, 2x
- 驱动多达4个LED，每个30毫安
- 与行业标准'604引脚兼容
- 开路/短路LED自动检测
- 功率效率高达92%
- 高分辨率PWM调光
- 所有模式下低噪声电源纹波
- 软启动和电流限制
- 短路和热过载保护
- 16引脚TQFN封装，4毫米 x 4毫米
- 这些器件无铅、无卤素/无溴化阻燃剂，并符合RoHS标准
应用领域
- LCD显示器背光
- 手机
- 数码相机
- 手持设备
