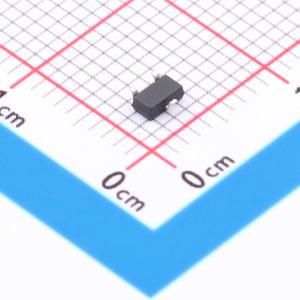

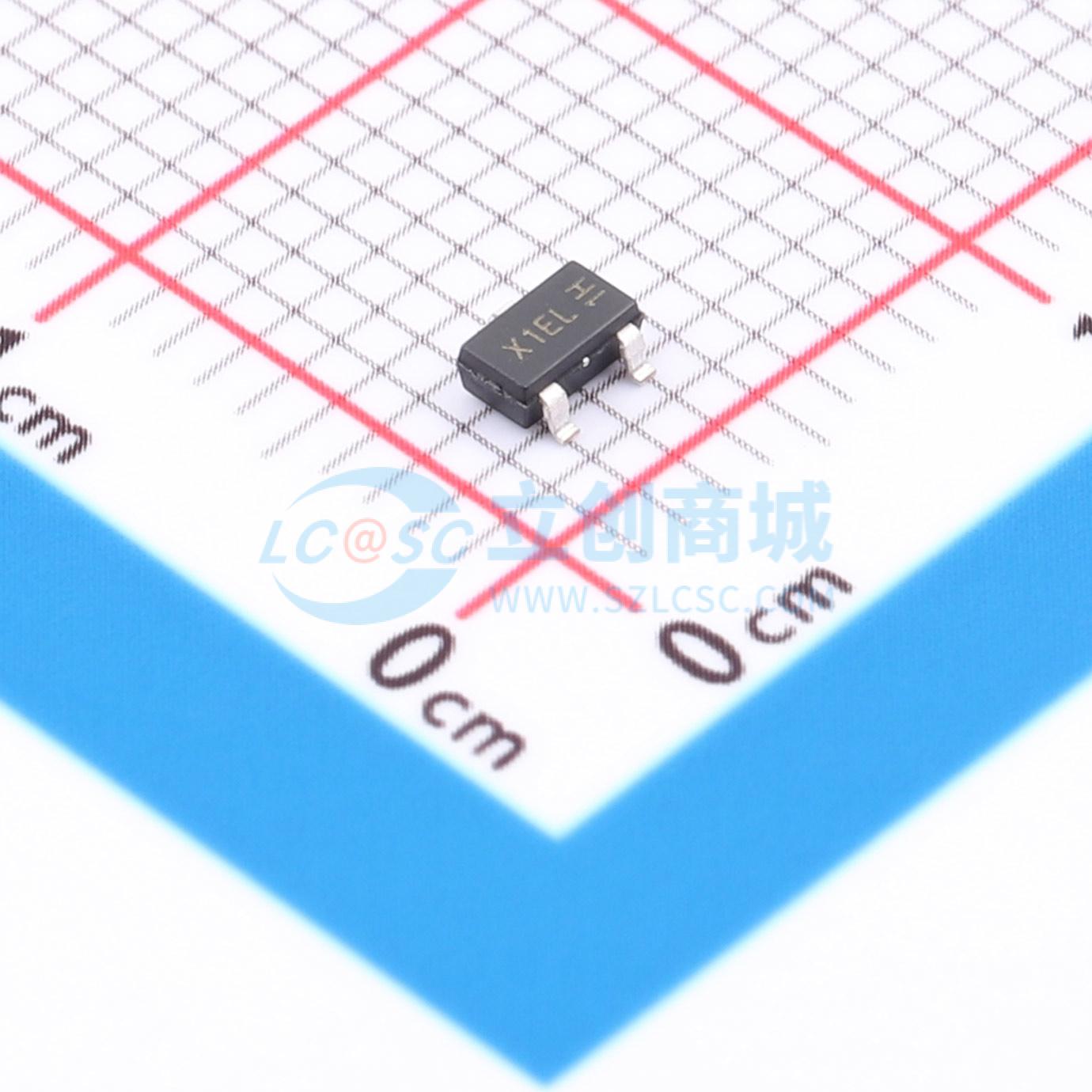

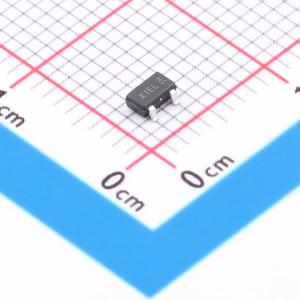

AO3401A
1个P沟道 耐压:30V 电流:4A
SMT基础库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-30V,-4A,50mΩ@-10V
- 品牌名称
- AOS
- 商品型号
- AO3401A
- 商品编号
- C15127
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 47mΩ@10V；85mΩ@2.5V；60mΩ@4.5V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 900mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@10V | |
| 输入电容(Ciss) | 645pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | - | |
| 类型 | - | |
| 输出电容(Coss) | 80pF |
FET 类型：MOSFET P 通道，金属氧化物
FET 功能：逻辑电平栅极，2.5V 驱动
漏源极电压（Vdss）：30V
电流 - 连续漏极（Id）（25°C 时）：4A（Ta）
不同?Id，Vgs 时的?Rds On（最大值）：44 毫欧 @ 4.3A，10V
不同 Id 时的 Vgs（th）（最大值）：1.3V @ 250μA
不同 Vgs 时的栅极电荷（Qg）：12.2nC @ 4.5V
不同 Vds 时的输入电容（Ciss）：1200pF @ 15V
功率 - 最大值：1.4W
工作温度：-55°C ~ 150°C（TJ）
安装类型：表面贴装
封装/外壳：TO-236-3，SC-59，SOT-23-3
供应商器件封装：SOT-23-3L
FET 功能：逻辑电平栅极，2.5V 驱动
漏源极电压（Vdss）：30V
电流 - 连续漏极（Id）（25°C 时）：4A（Ta）
不同?Id，Vgs 时的?Rds On（最大值）：44 毫欧 @ 4.3A，10V
不同 Id 时的 Vgs（th）（最大值）：1.3V @ 250μA
不同 Vgs 时的栅极电荷（Qg）：12.2nC @ 4.5V
不同 Vds 时的输入电容（Ciss）：1200pF @ 15V
功率 - 最大值：1.4W
工作温度：-55°C ~ 150°C（TJ）
安装类型：表面贴装
封装/外壳：TO-236-3，SC-59，SOT-23-3
供应商器件封装：SOT-23-3L
