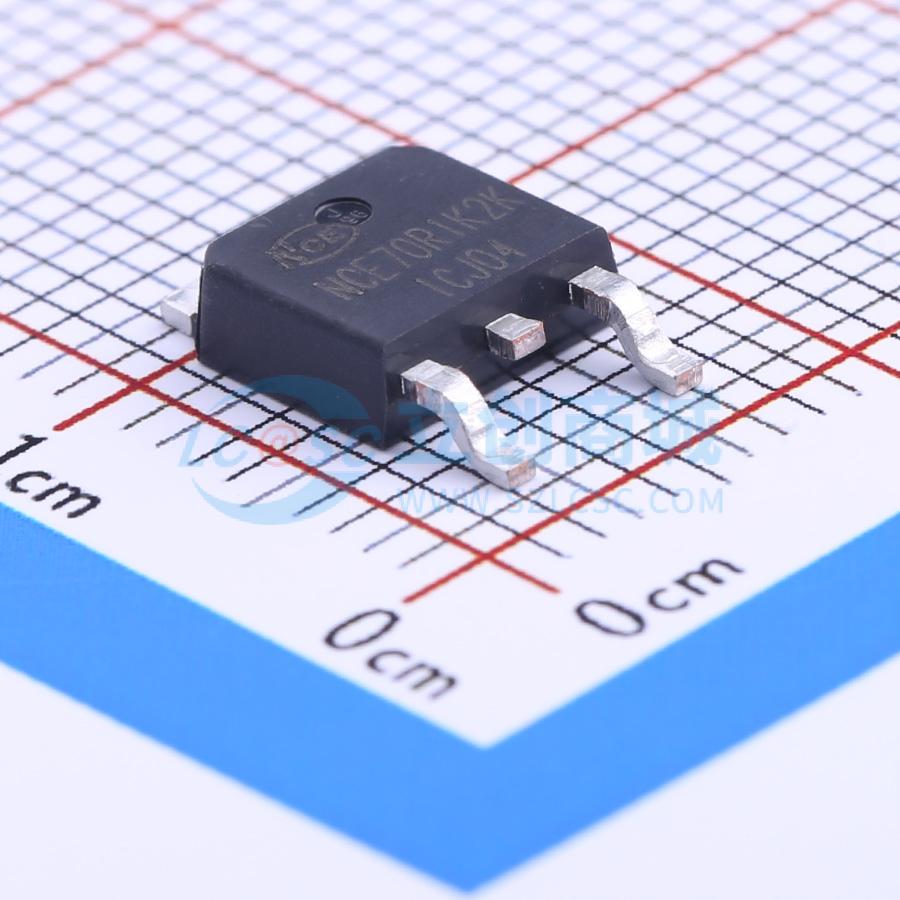

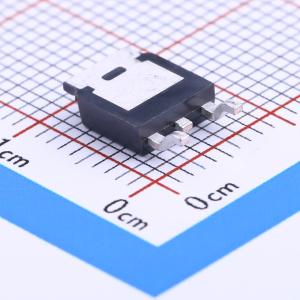

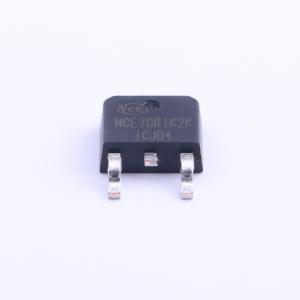

温馨提醒：图片仅供参考，商品以实物为准
NCE70R1K2K
停产 1个N沟道 耐压:700V 电流:4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE70R1K2K
- 商品编号
- C146662
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 1.4Ω@10V | |
| 耗散功率(Pd) | 46W | |
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 10nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 280pF | |
| 反向传输电容(Crss) | 2.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 26pF | |
| 栅极电压(Vgs) | ±30V |
商品概述
该系列器件采用先进的超结技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。这款超结MOSFET符合行业对PFC、AC/DC电源转换和工业电源应用的AC-DC开关电源要求。
商品特性
- 适用于高压器件的新技术
- 低导通电阻和低传导损耗
- 小封装
- 超低栅极电荷,降低驱动要求
- 100%雪崩测试
- 符合ROHS标准
应用领域
- 功率因数校正(PFC)
- 开关电源(SMPS)
- 不间断电源(UPS)
