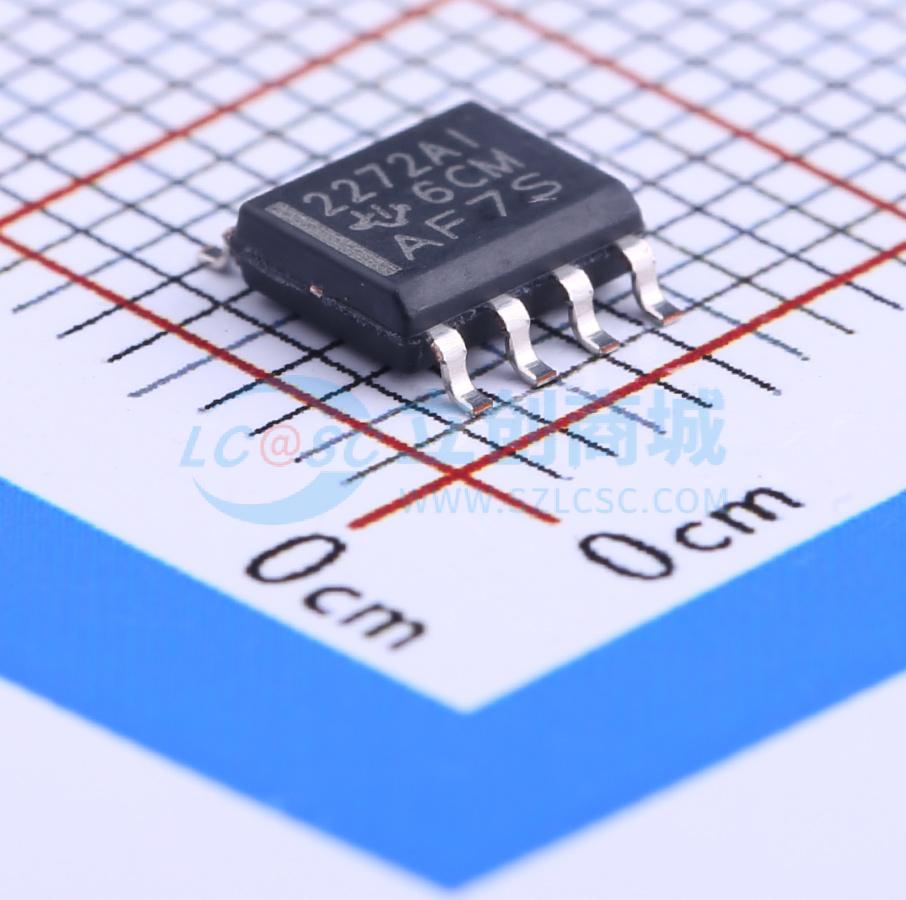

温馨提醒：图片仅供参考，商品以实物为准
TLC2272AIDR
先进LinCMOS轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLC2272A 双通道、低噪声、2.18MHz 轨至轨运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2272AIDR
- 商品编号
- C146678
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.08588克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 2.2MHz | |
| 输入失调电压(Vos) | 950uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3.6V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.2mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -8V~-2.2V；2.2V~8V | |
| 功能特性 | - |
应用领域
- 白色家电（冰箱、洗衣机）
- 手持式监测系统
- 配置控制和打印支持
- 传感器接口
- 电池供电应用
