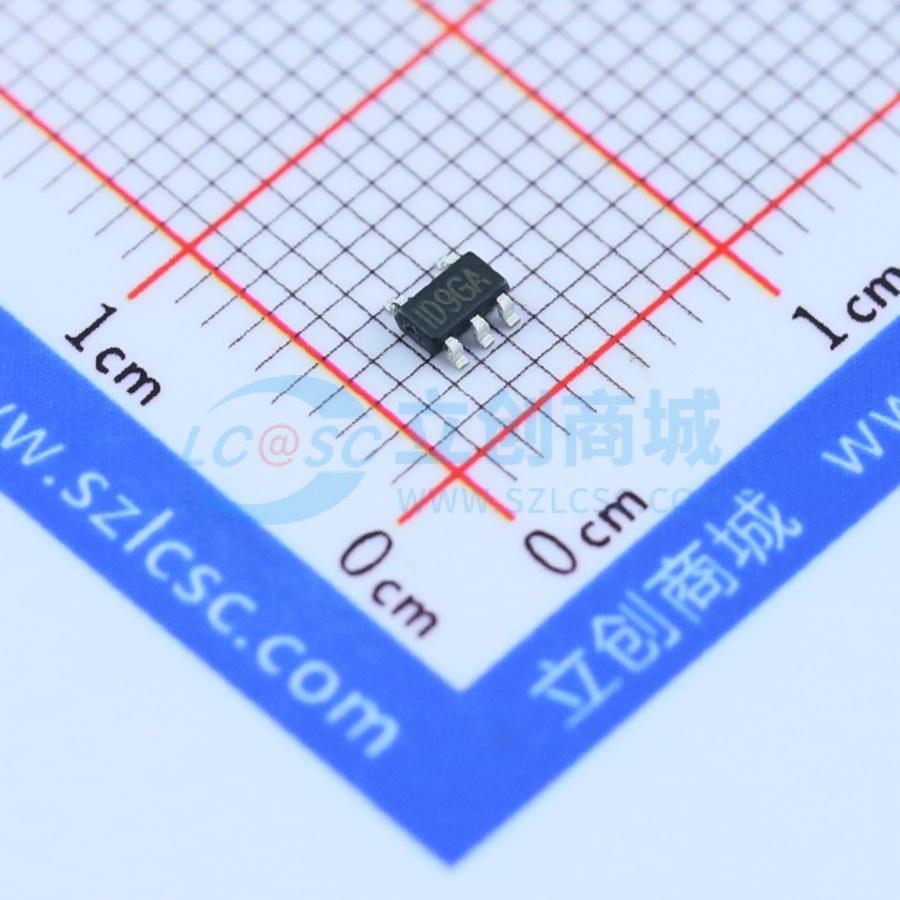

温馨提醒：图片仅供参考，商品以实物为准
MP1540DJ-LF-Z
升压型 200mA 2.5V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- -
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1540DJ-LF-Z
- 商品编号
- C15036
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 3V~18V | |
| 输出电流 | 200mA | |
| 开关频率 | 1.3MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
MP1540是一款5引脚薄型TSOT23电流模式升压转换器，适用于小型、低功耗应用。MP1540的开关频率为1.3MHz，允许使用高度为2mm或更小的微型、低成本电容器和电感器。内部软启动功能可减小浪涌电流并延长电池使用寿命。MP1540的输入电压低至2.5V，在5V电源供电时可输出高达12V的电压，最大电流为200mA。 MP1540具备欠压锁定、电流限制和热过载保护功能，可防止在输出过载时损坏器件。MP1540采用小型5引脚TSOT23封装。
商品特性
- 板载功率MOSFET
- 使用微型电容器和电感器
- 1.3MHz固定开关频率
- 内部软启动
- 输入电压低至2.5V，输出电压高达18V
- 5V输入时可输出12V/200mA
- 欠压锁定、热关断
- 内部电流限制
- 采用TSOT23 - 5封装
应用领域
- 拍照手机闪光灯
- 手持电脑和个人数字助理（PDA）
- 数码相机和摄像机
- 外置调制解调器
- 小型液晶显示器
- 白光LED驱动器
