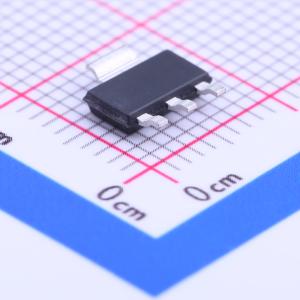

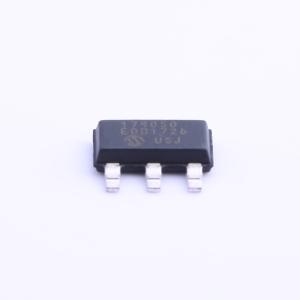

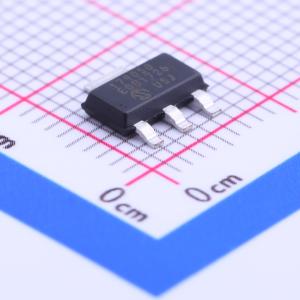

MCP1790-5002E/DB

MCP1790/MCP1791稳压器可提供高达70 mA的电流。输入工作电压范围规定为连续6.0 V至30 V，绝对最大为48 V，非常适合汽车和商用12/24 VDC系统。 MCP1790/MCP1791具有±0.2%（典型值）的严格容差输出电压负载调整率，以及±0.0002%/V（典型值）的出色线性调整率。该稳压器输出在使用陶瓷、钽和电解电容器时保持稳定。MCP1790/MCP1791稳压器集成了热保护和短路保护功能。 MCP1790是MCP1790/MCP1791系列的3引脚版本。MCP1791是5引脚版本，集成了关断输入信号和电源正常输出信号。 该稳压器专为在汽车环境中工作而设计，能够承受+48 V（43.5 V ±10%）负载突降瞬变和双电池启动情况。该器件的设计满足了汽车行业对静态电流的严格要求。此外，该器件还适用于商用低压火灾报警/探测器系统，这些系统使用24 VDC为建筑物内的报警器供电。与类似的双极型器件相比，这款CMOS器件的低接地电流（典型值为110 μA）可为最终用户节省电力成本。与双极型稳压器相比，使用数百个24 V供电的火灾和烟雾探测器的典型建筑物在能耗和布线规格方面可实现大幅节省。 MCP1790器件将提供3引脚DD-PAK和SOT-223封装。 MCP1791器件将提供5引脚DD-PAK和SOT-223封装。 MCP1790/MCP1791的结温工作范围为-40℃至+125℃。

• 在30秒重复率下，可承受48 V（43.5 V ±10%）负载突降保护小于500 ms（福特测试脉冲G加载）
• 宽稳态电源电压范围：6.0 V - 30.0 V
• 扩展的结温范围：-40℃至+125℃
• 固定输出电压：3.0 V、3.3 V、5.0 V
• 低静态电流：典型值70 μA
• 低关断静态电流：典型值10 μA
• 在整个温度范围内输出电压容差为±2.5%
• 在+125℃结温下最大输出电流为70 mA
• 最大连续输入电压为30 V
• 内部热过载保护，结温+157℃（典型值）
• 内部短路电流限制，+5 V选项下为120 mA（典型值）
• 短路电流折返
• 关断输入选项（MCP1791）
• 电源正常输出选项（MCP1791）
• 高电源抑制比，在100 Hz时为-90 dB（典型值）
• 使用1 μF至1000 μF钽和电解电容器时稳定
• 使用4.7 μF至1000 μF陶瓷电容器时稳定

• 低压交流供电（24 VAC）火灾报警器、CO₂传感器、HVAC控制
• 汽车电子
• 汽车附件电源适配器
• 电子恒温器控制
• 微控制器电源
