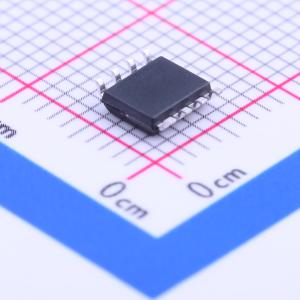

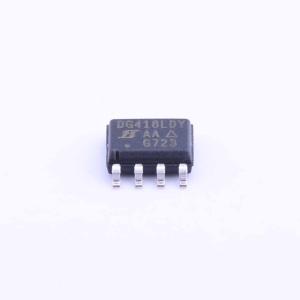

温馨提醒：图片仅供参考，商品以实物为准
DG418LDY-E3
停产 DG418LDY-E3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG418LDY-E3
- 商品编号
- C145233
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 3V~6V；3V~12V；-6V~-3V | |
| 导通时间(ton) | 28ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 14Ω | |
| 关闭时间(toff) | 13ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 15pF |
商品概述
DG417L、DG418L、DG419L是与行业标准器件DG417、DG418、DG419引脚兼容的低压配套器件，性能有所提升。采用BiCMOS晶圆制造技术，使DG417L、DG418L、DG419L能够在单电源和双电源下工作。单电源电压范围为3 V至12 V，双电源工作建议使用±3 V至±6 V。DG417L、DG418L、DG419L结合了高速（导通时间tON：28 ns）、在模拟信号范围内平坦的导通电阻（6 ）、极小的插入损耗（高达100 MHz），以及出色的串扰和关断隔离性能（1 MHz时为 -70 dB），非常适合音频和视频信号切换。如真值表所示，DG417L和DG418L对相反的控制逻辑做出响应。DG419L采用单刀双掷（SPDT）配置。
商品特性
- 2.7 V - 12 V单电源或±3 - ±6 V双电源
- 导通电阻 - RON：14
- 快速切换 - 导通时间tON：28 ns
- 关断时间tOFF：13 ns
- 与TTL、CMOS兼容
- 低泄漏电流：<100 pA
应用领域
- 精密自动测试设备
- 精密数据采集
- 通信系统
- 电池供电系统
- 计算机外设
- SDSL、DSLAM
- 音频和视频信号路由
