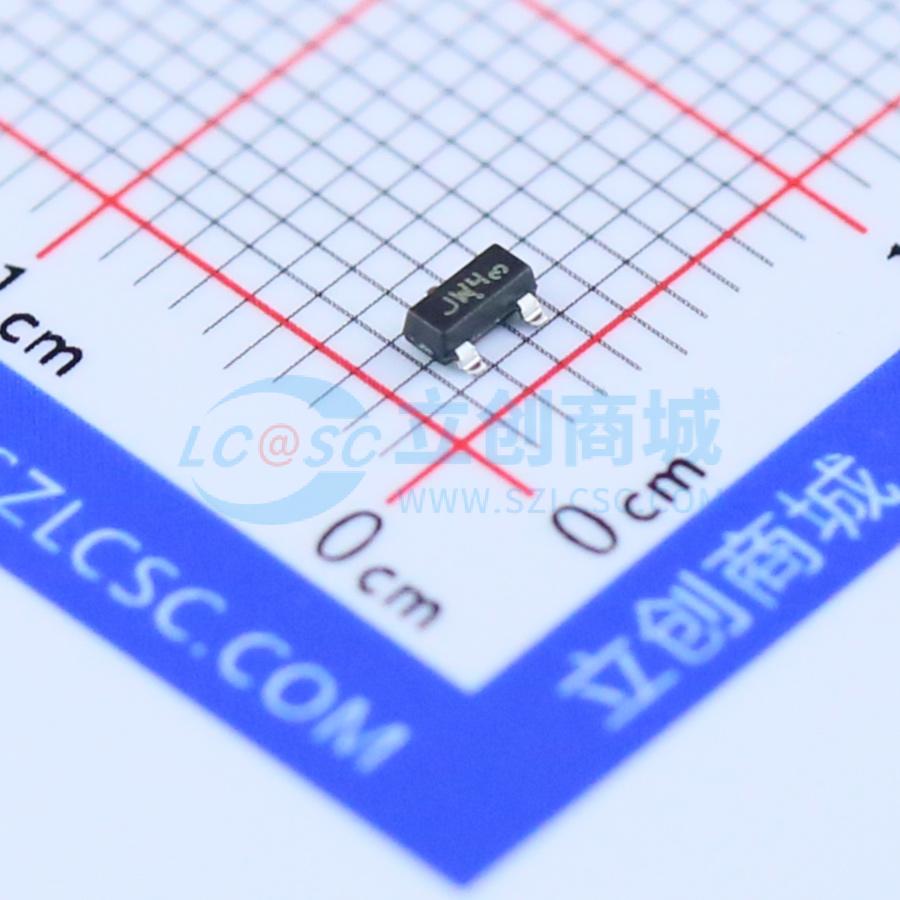

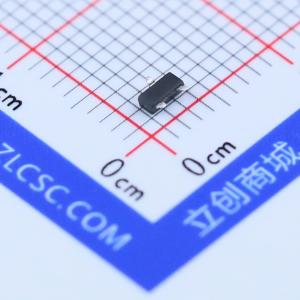

温馨提醒：图片仅供参考，商品以实物为准
NUD3105LT1G
停产 继电器驱动芯片
- 描述
- 该器件用于切换感性负载，如继电器、螺线管、白炽灯和小型直流电机，无需续流二极管。该器件集成了所有必要的元件，如MOSFET开关、ESD保护和齐纳钳位电路。它接受逻辑电平输入，因此可由多种设备驱动，包括逻辑门、反相器和微控制器
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUD3105LT1G
- 商品编号
- C14894
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 工作电压 | 3V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 900mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件用于切换感性负载，如继电器、螺线管、白炽灯和小型直流电机，无需续流二极管。该器件集成了所有必要元件，如MOSFET开关、ESD保护和齐纳钳位。它接受逻辑电平输入，因此可由多种设备驱动，包括逻辑门、反相器和微控制器。
商品特性
- 为直流继电器线圈和敏感逻辑电路之间提供可靠的驱动接口
- 针对3.0 V至5.0 V电源轨切换继电器进行优化
- 能够驱动5.0 V下额定功率高达2.5 W的继电器线圈
- 内部齐纳二极管消除了对续流二极管的需求
- 内部齐纳钳位将感应电流引至地，使系统运行更安静
- 低VDS（导通）降低系统电流消耗
- 带SZ前缀，适用于汽车及其他需要特定产地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件
- 这些是无铅器件
应用领域
- 电信：线路卡、调制解调器、答录机、传真机
- 计算机与办公设备：复印机、打印机、台式计算机
- 消费电子：电视和录像机、立体声接收器、CD播放器、盒式磁带录音机
- 工业：小型电器、安全系统、自动化测试设备、车库门开启器
- 汽车：5.0 V驱动的继电器、电机控制、电动门锁、灯光驱动器
