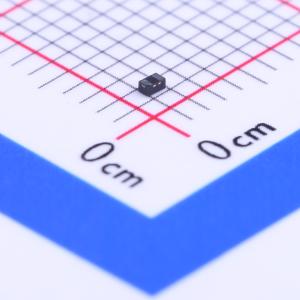

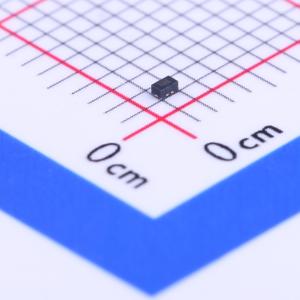

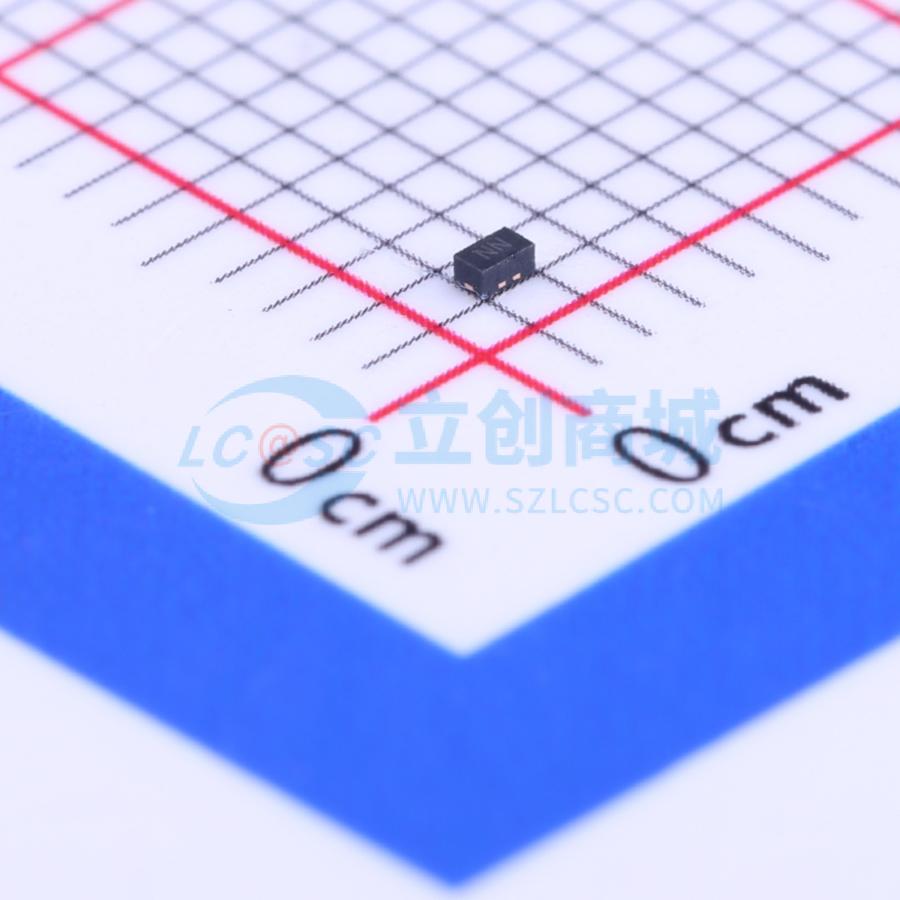

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0821P.TCT

双向TVS 8V截止峰值脉冲电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamp系列是一系列超低电容瞬态电压抑制器（TVS），旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（LFT）引起的过电压影响。RClampTM0821P的最大电容仅为0.50pF，这使其能够在超过3GHz的电路中使用，而不会造成信号衰减
品牌名称: SEMTECH
商品型号: RCLAMP0821P.TCT
商品编号: C144146
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

RailClamp系列是一系列超低电容瞬态电压抑制器（TVS），旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 RClamp0821P的最大电容仅为0.50pF。这使其能够在超过3GHz的电路中使用而不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。 RClamp0821P采用2引脚、符合RoHS/WEEE标准的SLP1006P2封装，尺寸为1.0 x 0.6 x 0.5mm。引脚间距为0.65mm，且采用无铅表面处理。每个器件可保护一条工作电压为8伏的高速线路。这为设计师在不适合使用阵列的应用中保护单条线路提供了灵活性。小尺寸、低电容和高ESD浪涌能力的结合使其非常适合用于手机和数字视频接口等应用。

商品特性

数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns），电缆放电事件（CDE）
超小封装（1.0 x 0.6 x 0.5mm）
保护一条数据或I/O线
低电容：典型值0.3pF
低钳位电压
低工作电压：8.0V
固态硅雪崩技术

应用领域

-手机及配件-数字视频接口(DVI)-显示端口-MDDI端口-USB端口-PCI Express-串行ATA

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	8V
	钳位电压	25V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	10V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.5pF
