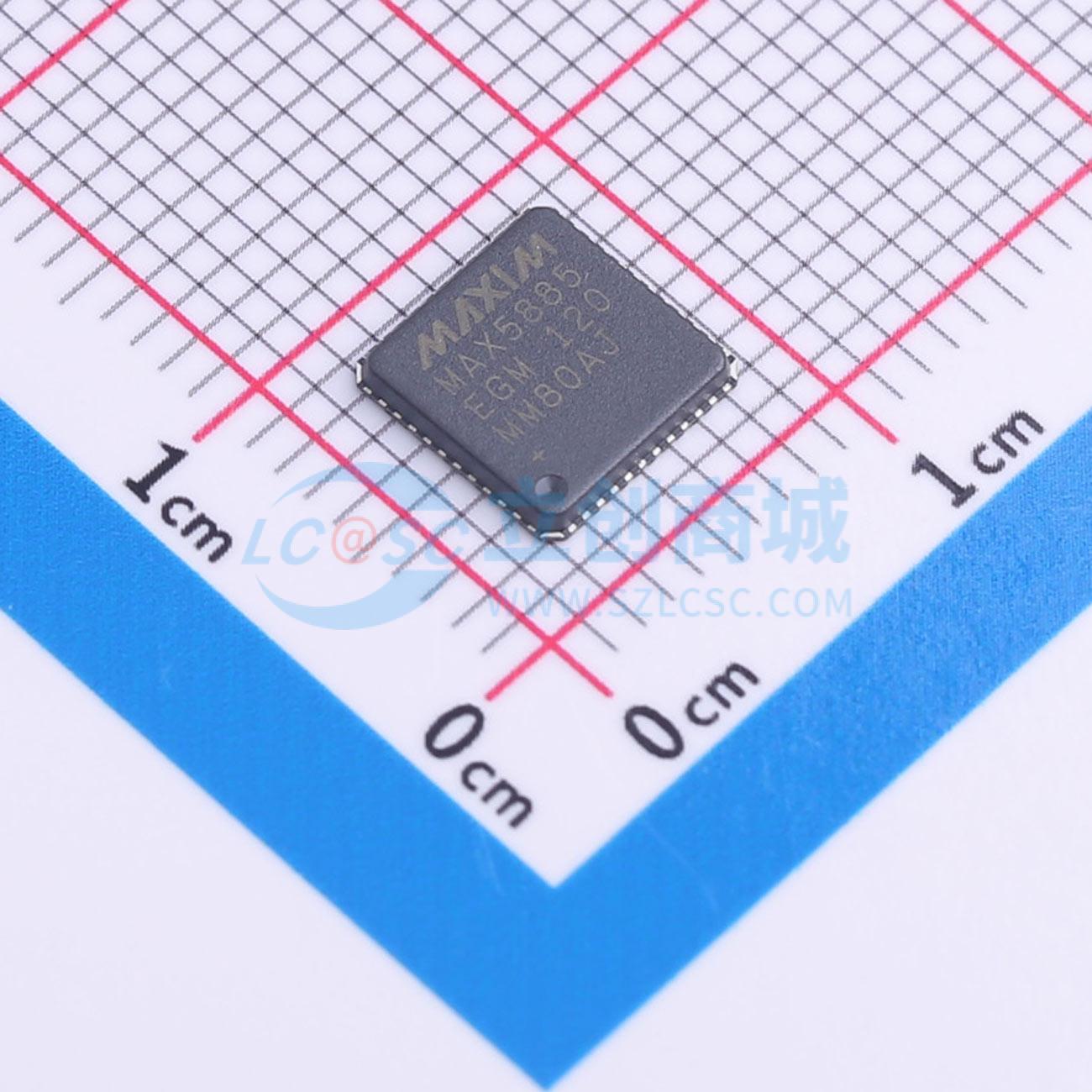

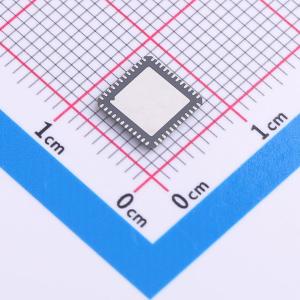

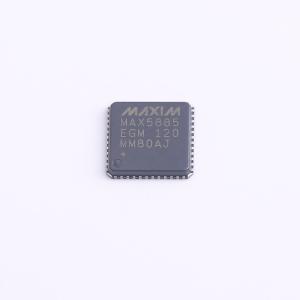

温馨提醒：图片仅供参考，商品以实物为准
MAX5885EGM+D
3.3V、16位、200Msps、高动态性能DAC，CMOS输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX5885EGM+D
- 商品编号
- C143526
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 16位 | |
| 通道数 | 1 | |
| 接口类型 | 并口 | |
| 工作电压 | 3.3V | |
| 建立时间 | 11ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电流-非缓冲 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 更新速率 | 200MHz | |
| 功能特性 | 掉电模式；差分输出；内置基准源 | |
| 静态电流 | - |
商品概述
MAX5885 是一款16位、200Msps数模转换器，专为满足信号合成应用的高性能要求而设计。该器件采用单3.3V电源供电，在输出频率fOUT = 10MHz时，可提供77dBc的无杂散动态范围。该DAC支持高达200Msps的更新速率，功耗低于200mW。它采用电流导引架构，支持2mA至20mA的全量程输出电流范围，并允许0.1Vp-p至1Vp-p的差分输出电压摆幅。该器件集成了1.2V带隙基准电压源和控制放大器，以确保高精度和低噪声性能。此外，一个独立的基准电压输入引脚使用户能够连接外部基准源，以实现灵活性并提高增益精度。其数字和时钟输入设计为兼容CMOS电平。该器件采用48引脚QFN封装，并带有裸露焊盘，工作温度范围为-40°C 至 +85°C。
商品特性
- 200Msps输出更新速率
- 单3.3V电源供电
- 优异的SFDR和IMD性能
- 在fOUT = 10MHz时，SFDR = 77dBc
- 在fOUT = 10MHz时，IMD = -88dBc
- 在fOUT = 30.72MHz时，ACLR = 74dB
- 2mA至20mA全量程输出电流
- 兼容CMOS的数字和时钟输入
- 片内1.2V带隙基准电压源
- 低功耗
- 48引脚QFN-EP封装
应用领域
- 基站
- 通信
- 数字信号合成
- 自动化测试设备
- 仪器仪表
