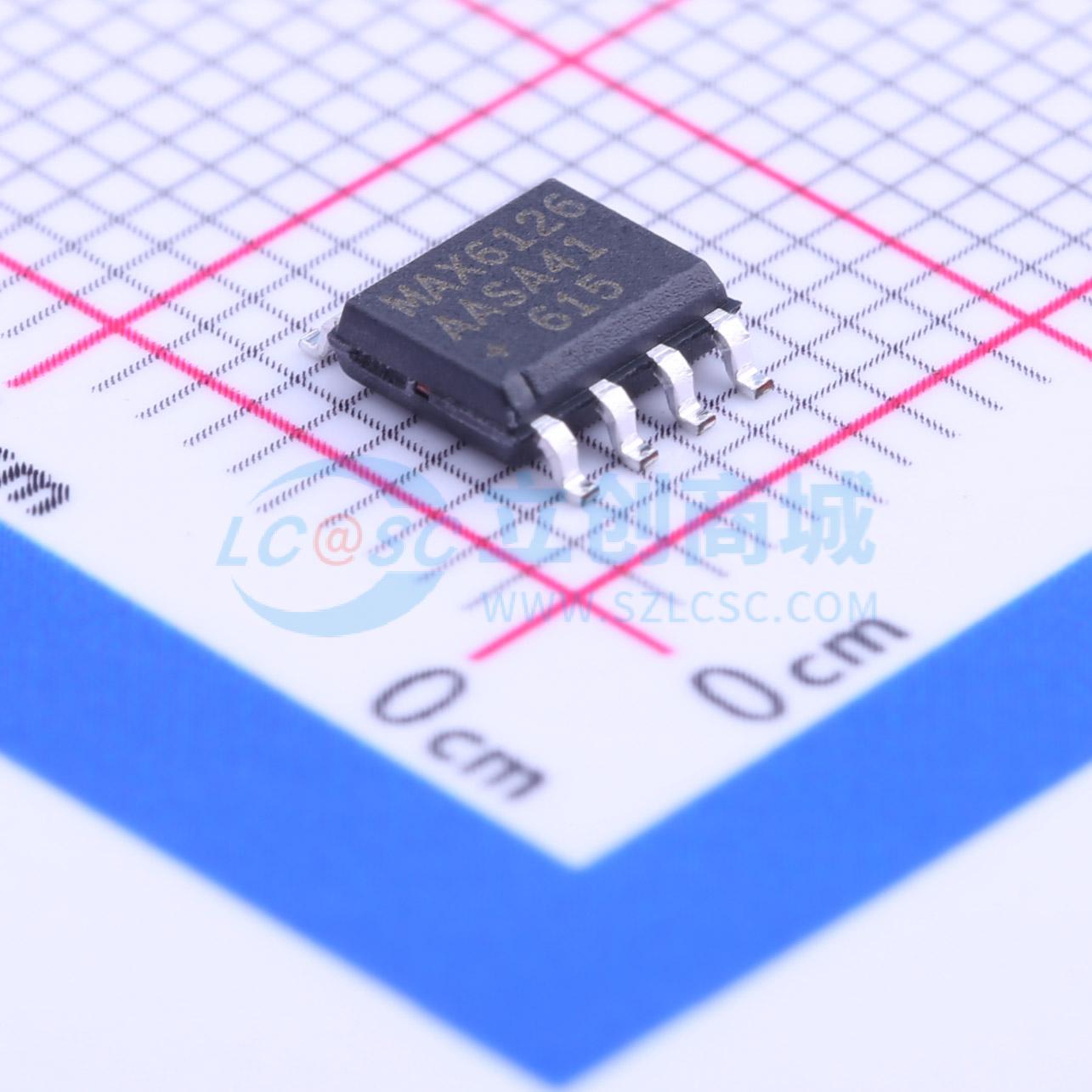

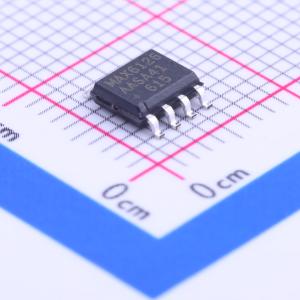

温馨提醒：图片仅供参考，商品以实物为准

MAX6126AASA41+

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6126AASA41+
商品编号: C143538
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.219克(g)

商品参数

商品概述

MAX6126是一款超低噪声、高精度、低压差电压基准源。该系列电压基准源采用曲率校正电路和高稳定性、激光微调的薄膜电阻，可实现3ppm/°C（最大值）的温度系数和出色的±0.02%（最大值）初始精度。其专有的低噪声基准架构可产生低至1.3μVₚ₋ₚ的闪烁噪声，以及低至60nV/√Hz（2.048V输出）的宽带噪声，且不会像常见的低噪声基准源那样增加电源电流。在降噪引脚添加一个0.1μF的电容，可将宽带噪声改善至35nV/√Hz，并提高交流电源抑制比。MAX6126系列模式基准源的工作电源电压范围为2.7V至12.6V，在高达10mA的灌电流和拉电流情况下，负载调整率保证小于0.025Ω。这些器件的工作温度范围为汽车级的-40°C至+125°C。 MAX6126的典型电源电流为380μA，提供2.048V、2.500V、2.800V、3.000V、3.300V、3.600V、4.096V和5.000V的输出电压。MAX6126还具有低至200mV的压差电压。与传统的并联模式（两端）基准源不同，传统基准源会浪费电源电流且需要外部电阻，而MAX6126的电源电流几乎与电源电压无关，且无需外部电阻。MAX6126在负载电容为0.1μF至10μF时保持稳定。 MAX6126提供小型8引脚μMAX和8引脚SO封装。

商品特性

超低1.3μVₚ₋ₚ噪声（0.1Hz至10Hz，2.048V输出）
超低3ppm/°C（最大值）温度系数
±0.02%（最大值）初始精度
宽（Vₒᵤₜ + 200mV）至12.6V电源电压范围
低200mV（最大值）压差电压
380μA静态电源电流
10mA灌/拉电流能力
负载电容Cₗₒₐd = 0.1μF至10μF时稳定
低20ppm/1000小时长期稳定性
0.025Ω（最大值）负载调整率
20μV/V（最大值）线性调整率
用于远程检测的强制和检测输出

应用领域

高分辨率A/D和D/A转换器
自动测试设备（ATE）
高精度参考标准
精密电流源
数字电压表
高精度工业和过程控制

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	4.3V~12.6V
	输出电压	4.096V
	输出电流	10mA

	属性	参数值
	精度	±0.02%
	温度系数	-
	电压基准类型	串联
	静态电流(Iq)	725uA
	工作温度	-40℃~+125℃@(Ta)
