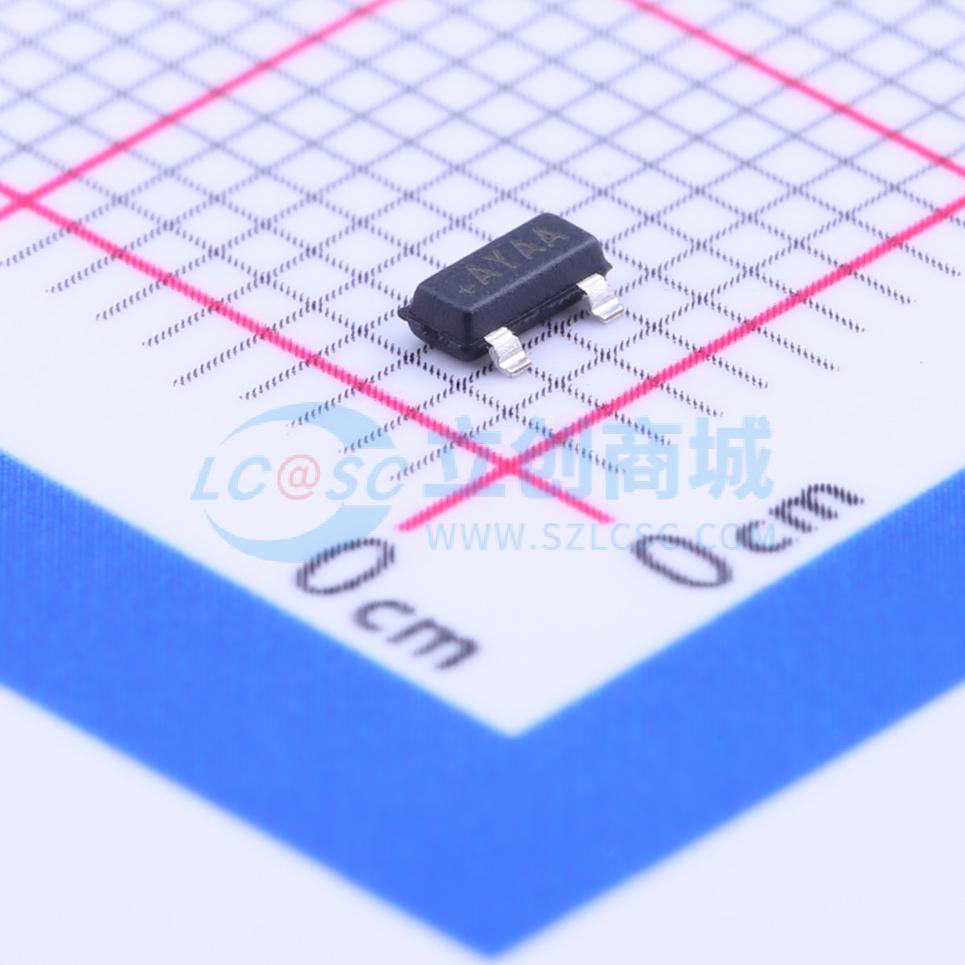

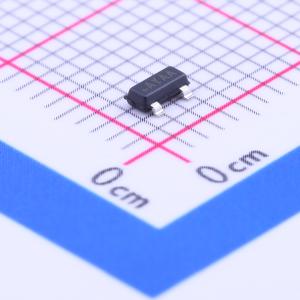

温馨提醒：图片仅供参考，商品以实物为准
MAX6120EUR+T
低成本、微功耗、高精度、三端、1.2V电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低功耗1.2V精密三端电压基准，采用SOT23封装。适用于对节能要求较高的3V电池供电设备，是现有两端并联基准的低功耗替代方案。与消耗电池电流且需要外部串联电阻的两端基准不同，其最大电源电流为70μA（典型值仅为50μA），且与输入电压无关，可在所有电池电压下实现最高效率。可在低至2.4V的电源电压下工作，SOT23封装的初始精度为±1%。输出电压温度系数典型值仅为30ppm/°C，SOT23封装保证小于100ppm/°C。若要保证输出电压温度系数小于50ppm/°C，请参考相关数据手册。
- 商品型号
- MAX6120EUR+T
- 商品编号
- C143535
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.4V~11V | |
| 输出电压 | 1.2V | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 100ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 70uA | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品特性
- 最低功耗的1.2V精密三端电压基准，采用SOT23封装
- 最大电源电流70μA（典型值仅50μA），与输入电压无关
- 最低2.4V的电源电压即可工作
- SOT23封装初始精度为±1%
- SOT23封装典型输出电压温度系数仅30ppm/°C，保证小于100ppm/°C
应用领域
- 电池供电系统
- 便携式和手持设备
- 数据采集系统
- 仪器仪表和过程控制
