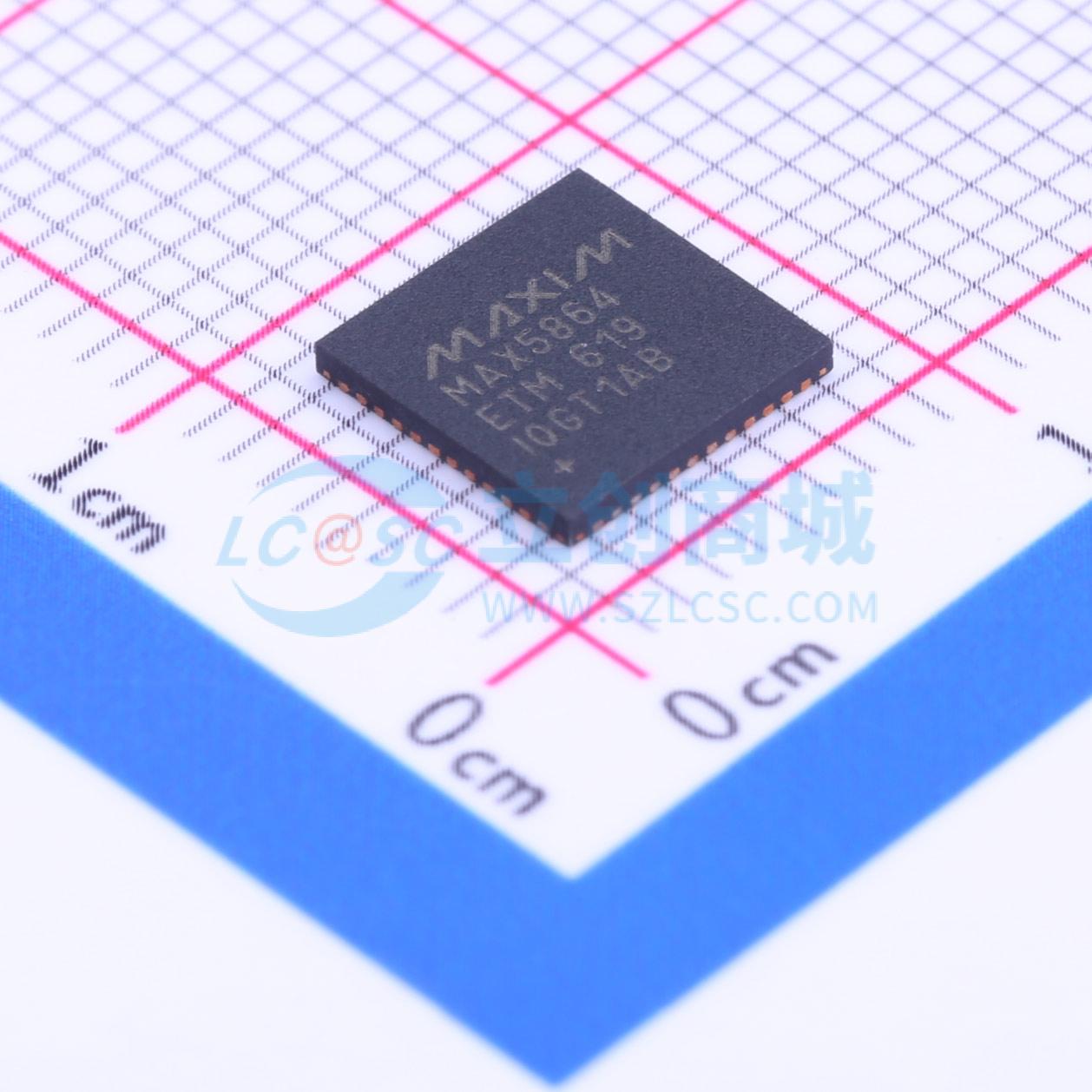

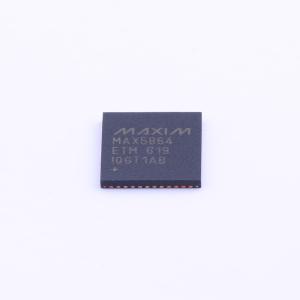

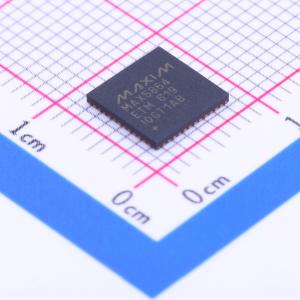

MAX5864ETM+
超低功耗、高性能、22Msps模拟前端
- 描述
- MAX5864是一款超低功耗、高度集成的模拟前端，适用于便携式通信设备，如手机、PDA、WLAN和3G无线终端。它集成了双8位接收ADC和双10位发射DAC，同时提供高动态性能。
- 商品型号
- MAX5864ETM+
- 商品编号
- C143525
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 8位 | |
| 增益漂移 | 59ppm/℃ | |
| 工作电压 | 2.7V~3.3V | |
| 信噪比 | 48.5dB | |
| 工作温度 | -40℃~+85℃ | |
| 数据速率 | 22MHz |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 22MHz | |
| 积分非线性 | ±0.15LSB | |
| 采样率 | 22MHz | |
| 基准电压值 | 1.024V | |
| 基准电压源温漂 | 30ppm/℃ | |
| 静态电流 | 1uA | |
| 接口类型 | SPI |
商品特性
- 集成双8位ADC和双10位DAC
- 超低功耗：fCLK = 22MHz时为42mW（收发器模式）；fCLK = 15.36MHz时为34mW（收发器模式），具有低电流空闲和关断模式
- 出色的动态性能：fIN = 5.5MHz时，ADC的SINAD为48.5dB；fOUT = 2.2MHz时，DAC的SFDR为71.7dB
- 出色的增益/相位匹配
- ADC的模拟I - Q输入放大器为全差分，接受1VP - P满量程信号，典型I - Q通道相位匹配为±0.1°，幅度匹配为±0.03dB
- fIN = 5.5MHz和fCLK = 22Msps时，ADC具有48.5dB SINAD和69dBc无杂散动态范围（SFDR）
- DAC的模拟I - Q输出为全差分，满量程输出为±400mV，共模电平为1.4V，典型I - Q通道相位匹配为±0.15°，幅度匹配为±0.05dB
- fOUT = 2.2MHz和fCLK = 22MHz时，DAC具有71.7dBc SFDR和57dB SNR
- ADC和DAC可同时或独立用于频分双工（FDD）和时分双工（TDD）模式
- 3线串行接口控制掉电和收发器操作模式
- 内部1.024V电压参考，在整个工作电源范围和温度范围内稳定
- 模拟电源为+2.7V至+3.3V，数字I/O电源为+1.8V至+3.3V，用于逻辑兼容
- 空闲模式静态电流为5.6mA，关断模式为1μA
- 工作温度范围为-40°C至+85°C，采用48引脚薄型QFN封装
应用领域
- 窄带/宽带CDMA手机和PDA
- 固定/移动宽带无线调制解调器
- 3G无线终端
