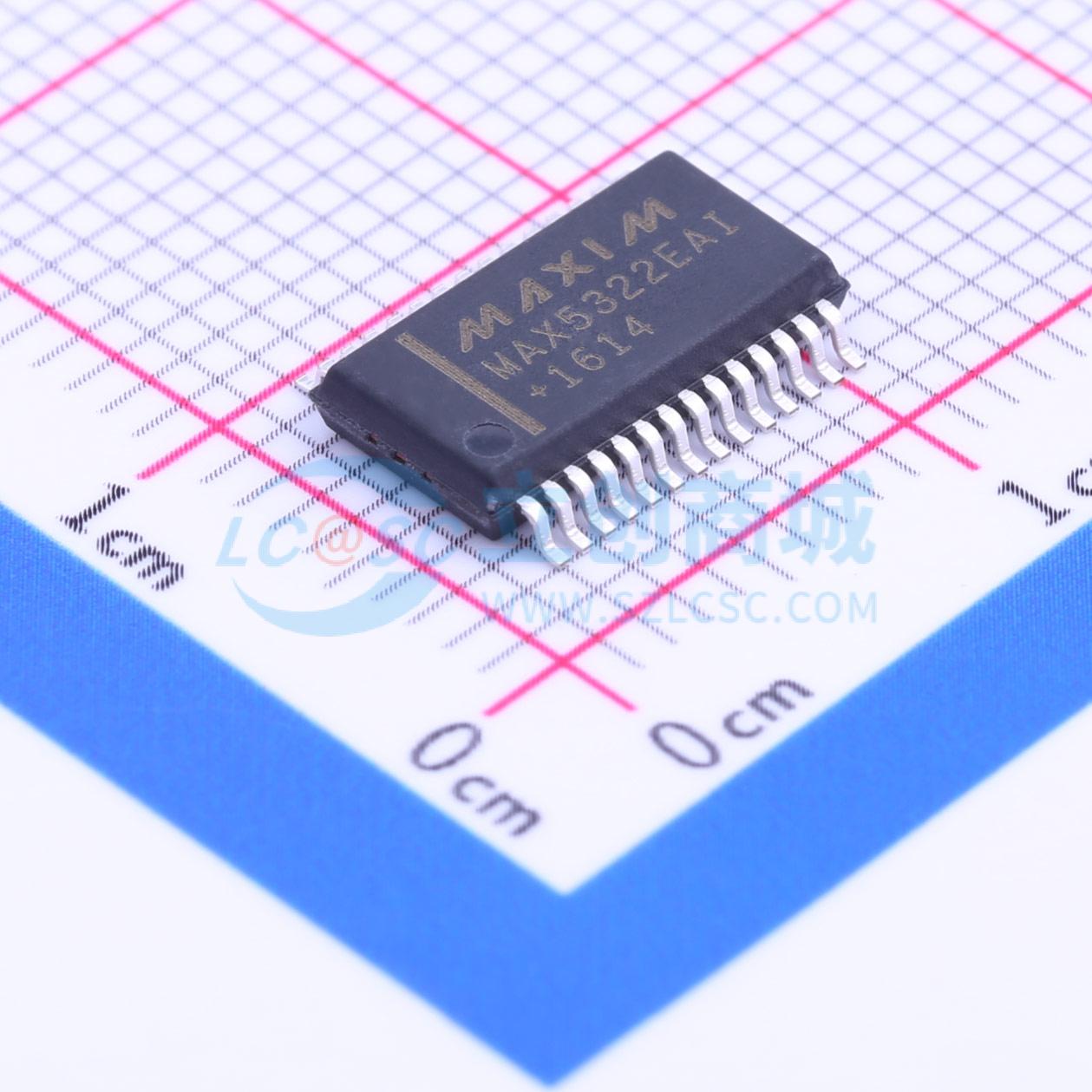

温馨提醒：图片仅供参考，商品以实物为准
MAX5322EAI+
10V 双通道 12bit 串行 电压输出 DAC
- 描述
- MAX5322 是一款双通道 12位串行数模转换器 (DAC)，提供双极性 5V 到 10V 输出或单极性 5V 到 10V 输出。
- 商品型号
- MAX5322EAI+
- 商品编号
- C143517
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 10us | |
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- MAX5322 是一款双路 12 位串行接口数模转换器 (DAC)，在 ±12V 至 ±15V 模拟电源电压下可提供 ±5V 至 ±10V 的双极性输出，或在 12V 至 15V 单模拟电源电压下提供 5V 至 10V 的单极性输出。
- MAX5322 具有出色的线性度，积分非线性 (INL) 和微分非线性 (DNL) 保证在 ±1 LSB（最大值）以内。
- 该器件还具有快速的 10μs 至 0.5 LSB 建立时间，以及硬件关断功能，可将电流消耗降至 2.8μA。
- 在双极性模式下，上电时输出为中间值（0V）；在单极性模式下，上电时输出为零值（0V）。
- 清零输入 (CLR) 可异步清零 DAC 寄存器并将输出设置为 0V。
- 可通过加载 DAC (LDAC) 输入异步更新输出。
- 该器件具有快速的 10MHz SPI-/QSPI-/MICROWIRE 兼容串行接口，可在 3V 或 5V 逻辑下工作。
- 其他特性包括用于级联和回读功能的串行数据输出 (DOUT)。
- MAX5322 需要 2V 至 5.25V 的外部参考电压，采用 28 引脚 SSOP 封装，工作温度范围为扩展温度范围（-40℃ 至 +85℃）。
- 单极性或双极性输出电压范围 单极性：0 至 +2×VREF（单电源或双电源） 双极性：-2×VREF 至 +2×VREF（双电源）
- 保证 INL ≤±1 LSB（最大值）
- 保证单调性：DNL ≤±1 LSB（最大值）
- 10μs 至 0.5 LSB 建立时间
- 低关断电流 2.8μA
- 快速的 10MHz SPI-/QSPI-/MICROWIRE 兼容串行接口
- 上电复位将 DAC 输出设置为 0V
- 施密特触发器输入，可直接连接光耦
- 串行数据输出允许器件级联
- 28 引脚 SSOP（8mm x 10mm）
应用领域
- 电机控制
- 自动测试
- 工业过程设备 (ATE) 控制
- 模拟 I/O 板
- 工业自动化
- 数据采集系统
