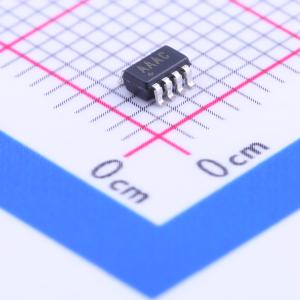

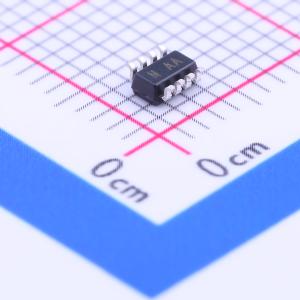

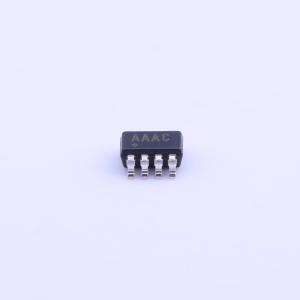

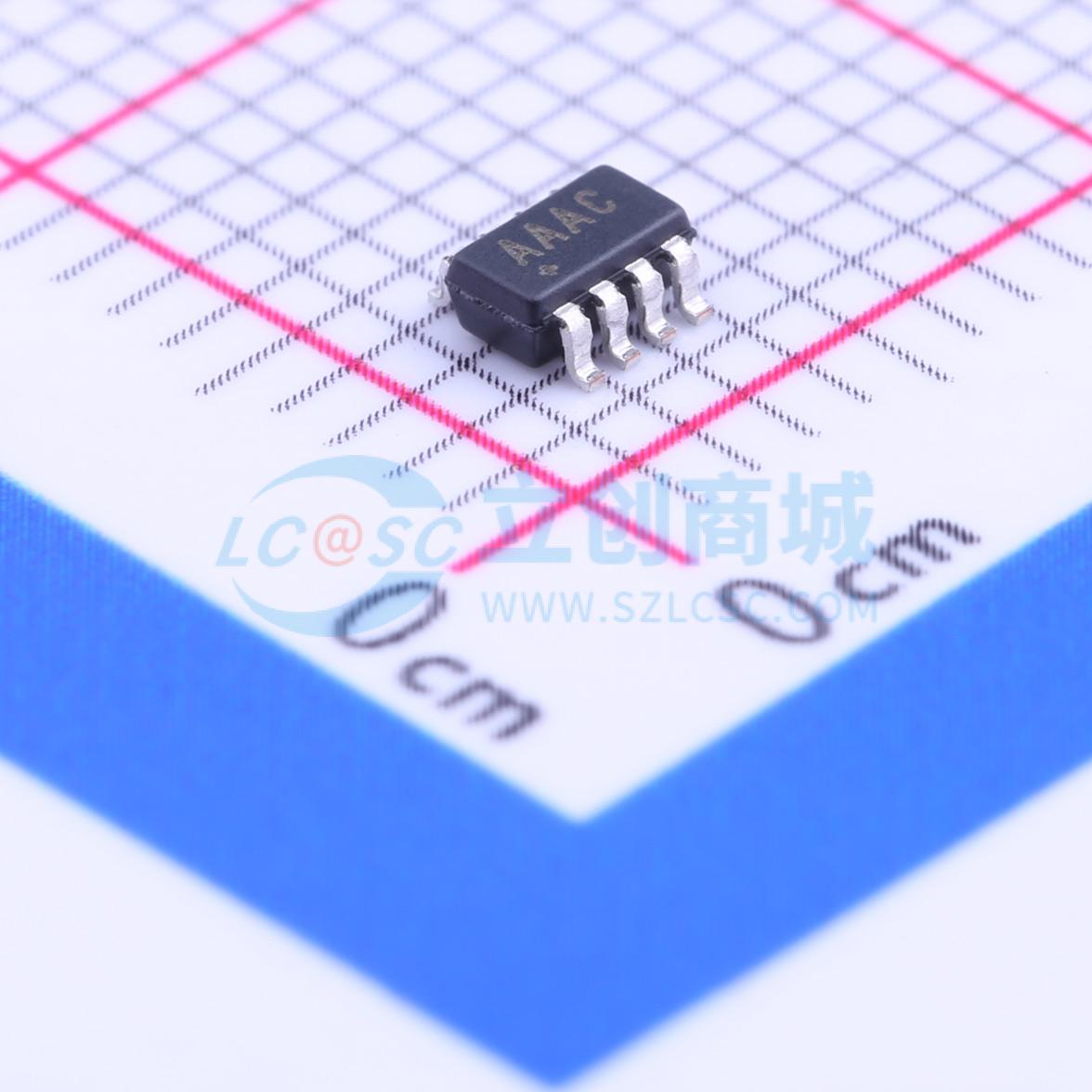

MAX5222EKA+T

双通道8bit电压输出串行DAC

描述: MAX5222包含两个8位缓冲电压输出数模转换器（DAC A和DAC B），采用小型8引脚SOT23封装。两个DAC输出可以源出和吸入1mA电流，工作电压为+2.7V至+5.5V。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5222EKA+T
商品编号: C143516
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

MAX5222包含两个8位电压输出数模转换器（DAC）。这些DAC是“反相”R - 2R梯形网络，采用互补开关，可将8位数字输入转换为与所施加参考电压成比例的等效模拟输出电压。 MAX5222有一个参考输入，由DAC A和DAC B共享。该器件为两个DAC都配备了输出缓冲放大器，以及用于简单微处理器（μP）和CMOS接口的输入逻辑。电源电压范围为+5.5V至+2.7V。

商品特性

MAX5222在小型8引脚SOT23封装中集成了两个8位带缓冲电压输出数模转换器（DAC A和DAC B）。
两个DAC输出在接地和VDD的100mV范围内可提供和吸收1mA电流。
MAX5222采用+2.7V至+5.5V单电源供电。
该器件使用三线串行接口，时钟速率最高可达25MHz，与SPI、QSPI和MICROWIRE接口标准兼容。
串行输入移位寄存器为16位，由8位DAC输入数据和8位用于DAC选择及关断控制的数据组成。
DAC寄存器可在CS信号的上升沿独立或并行加载。
MAX5222超低的功耗和微小的8引脚SOT23封装使其非常适合便携式和电池供电应用。
电源电流小于1mA，在关断模式下降至1μA以下。
此外，在关断期间，参考输入与REF引脚断开连接，进一步降低了系统的总功耗。
采用+2.7V至+5.5V单电源供电
微小的8引脚SOT23封装（3mm×3mm）
双缓冲电压输出
低功耗工作电流0.4mA 关断电流<1μA
可编程关断模式
25MHz三线串行接口
与SPI、QSPI和MICROWIRE兼容

应用领域

数字增益和失调调整
可编程电流源
可编程电压源
功率放大器偏置控制
压控振荡器调谐

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	2
	接口类型	SPI；QSPI；MICROWIRE
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	10us
	输出类型	电压-缓冲
	积分非线性	0.3LSB
	工作温度	-40℃~+85℃
