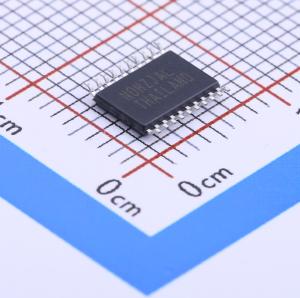

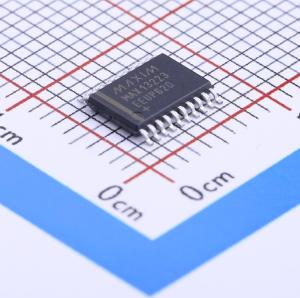

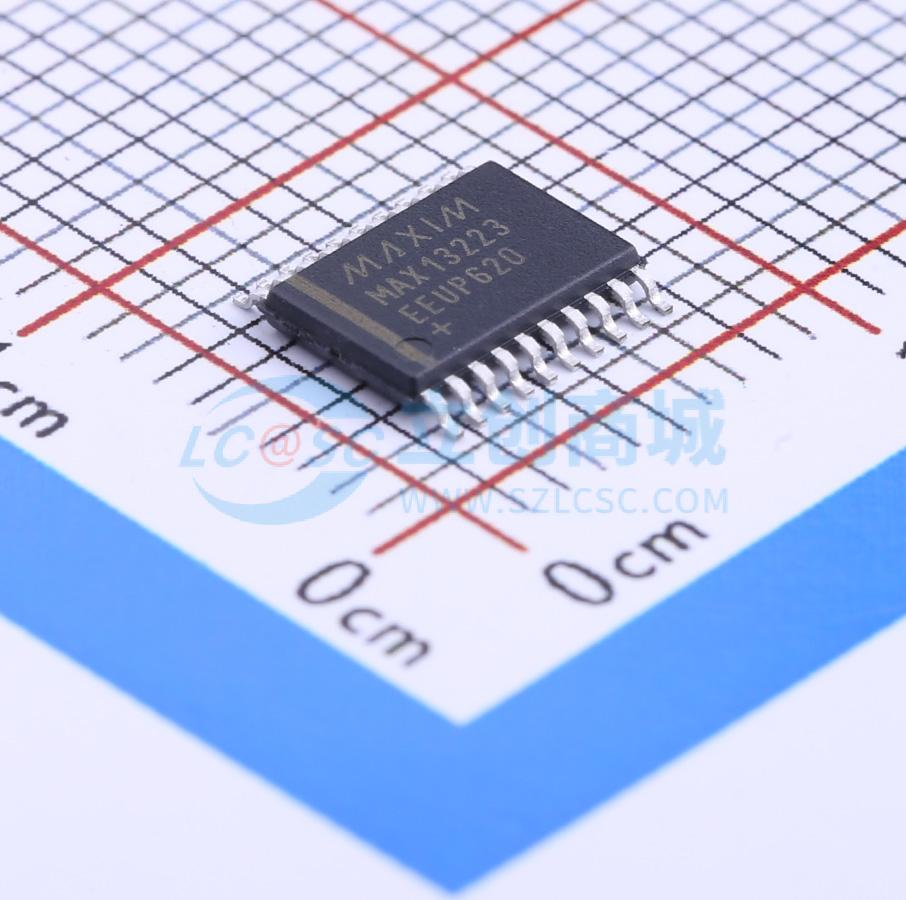

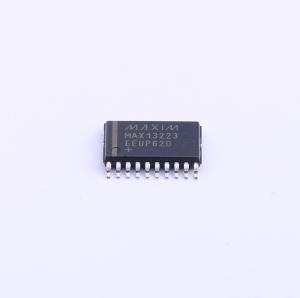

MAX13223EEUP+

±70V故障保护，3.0V至5.5V，2Tx/2Rx RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±70V故障保护，3.0V至5.5V供电，2Tx/2Rx RS-232收发器。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX13223EEUP+
商品编号: C143338
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.226克(g)

商品参数

商品概述

MAX13223E是一款3.0V至5.5V供电的EIA/TIA-232和V.28通信接口，具有RS-232线路接口的故障保护功能。这使得发射器输出和接收器输入在±70V电压范围内短路时不会对器件造成不利影响。MAX13223E利用Maxim的AutoShutdown功能实现了1μA的供电电流，当RS-232电缆断开或接收器不活动时，该功能会自动进入低功耗关断模式。当检测到任一接收器输入端有有效转换时，设备会重新启动。专有的高效率双电荷泵电源与低压降发射器相结合，仅需单个3.0V至5.5V电源即可提供真正的RS-232性能。MAX13223E有两个接收器和两个驱动器，并保证在其中一个发射器切换时以250kbps的数据速率运行，同时保持RS-232输出电平。该设备的工作输入电压范围为3.0V至5.5V，采用20引脚、6.5mm x 4.4mm TSSOP封装。其工作温度范围为-40℃至+85℃。

应用领域

电信设备
基站
公用仪表
工业设备
通信设备
POS终端设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±8kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
