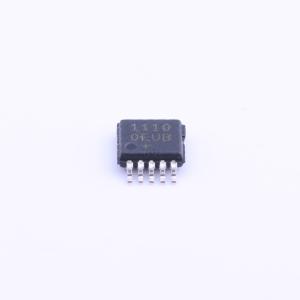

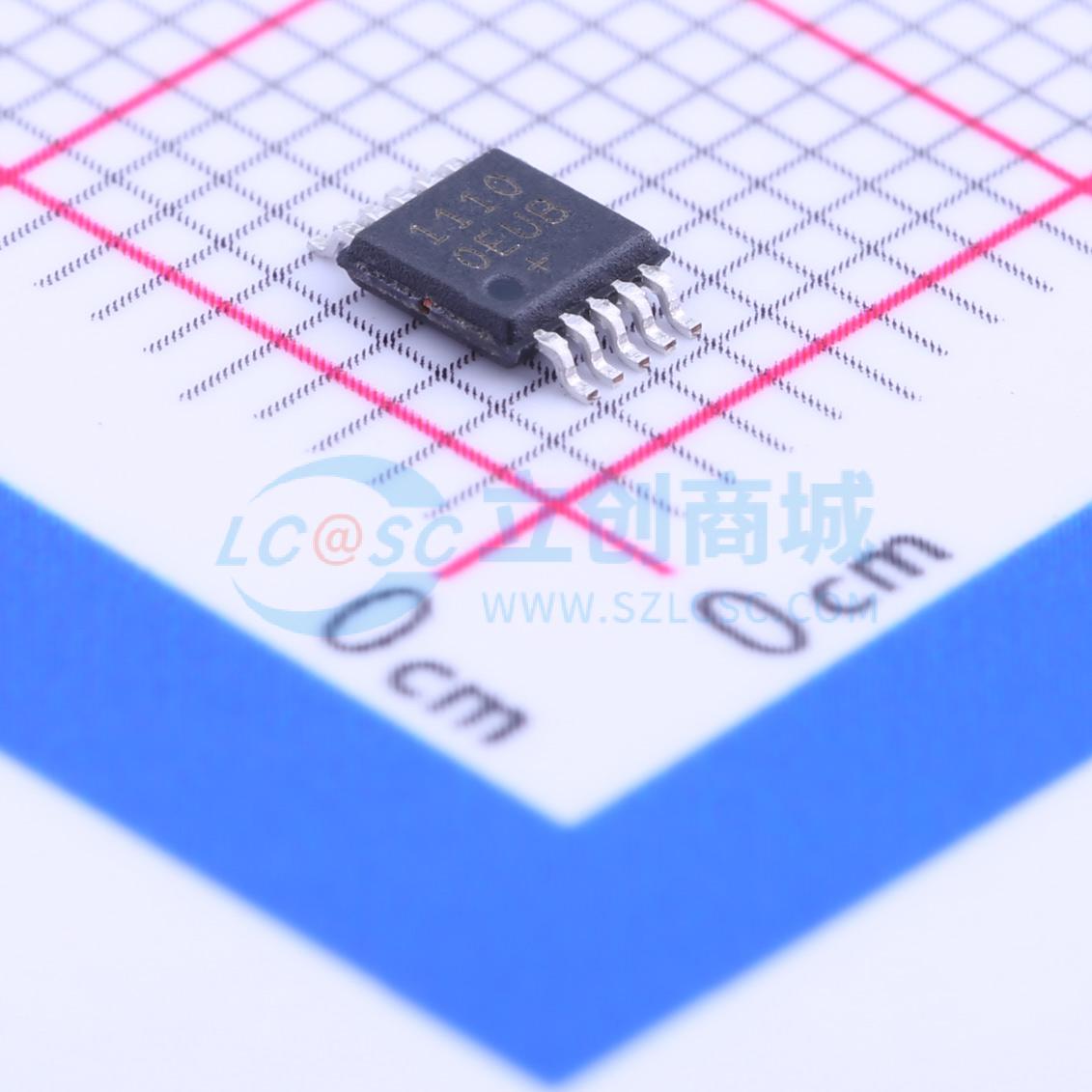

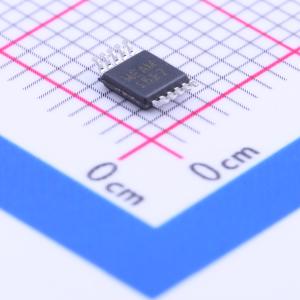

MAX11100EUB+

MAX11100EUB

描述: 16位、+5V、200ksps ADC，具有10μA关断模式、业内尺寸最小的16位ADC
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11100EUB+
商品编号: C143329
商品封装: uMAX-10
包装方式: 管装
商品毛重: 0.145克(g)

商品参数

商品概述

MAX11100是一款低功耗16位模数转换器（ADC），采用逐次逼近型ADC架构，具备自动掉电、1.1Fs快速唤醒功能，以及高速SPI/QSPI/MICROWIRE兼容接口。该器件采用单路+5V模拟电源供电，配备独立数字电源，可直接与2.7V至5.25V数字逻辑电路连接。在200ksps的最大采样率下，MAX11100的典型功耗为2.45mA。在200ksps（最大值）采样率下，功耗通常为12.25mW（VAVDD = VDVDD = +5V）。自动关机功能可将10ksps采样率下的电源电流降至140µA，在更低采样率下可降至10µA以下。出色的动态性能、低功耗，加上易用性和小封装尺寸（10引脚µMAX和12凸点WLP），使MAX11100非常适合电池供电和数据采集应用，或其他对功耗和空间有严格要求的电路。

商品特性

16位分辨率，无丢码
单+5V电源供电
可调逻辑电平（2.7V至5.25V）
输入电压范围：0至VREF
内置跟踪保持电路，4MHz输入带宽
SPI/QSPI/MICROWIRE兼容串行接口
小型10引脚µMAX和WLP封装
低功耗：200ksps时为2.45mA，10ksps时为140µA，掉电模式下为0.1µA

应用领域

电机控制
工业过程控制
工业I/O模块
数据采集系统
热电偶测量
加速度计测量
便携式和电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	200kHz
	通道数	1
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	2LSB
	工作温度	-40℃~+85℃
