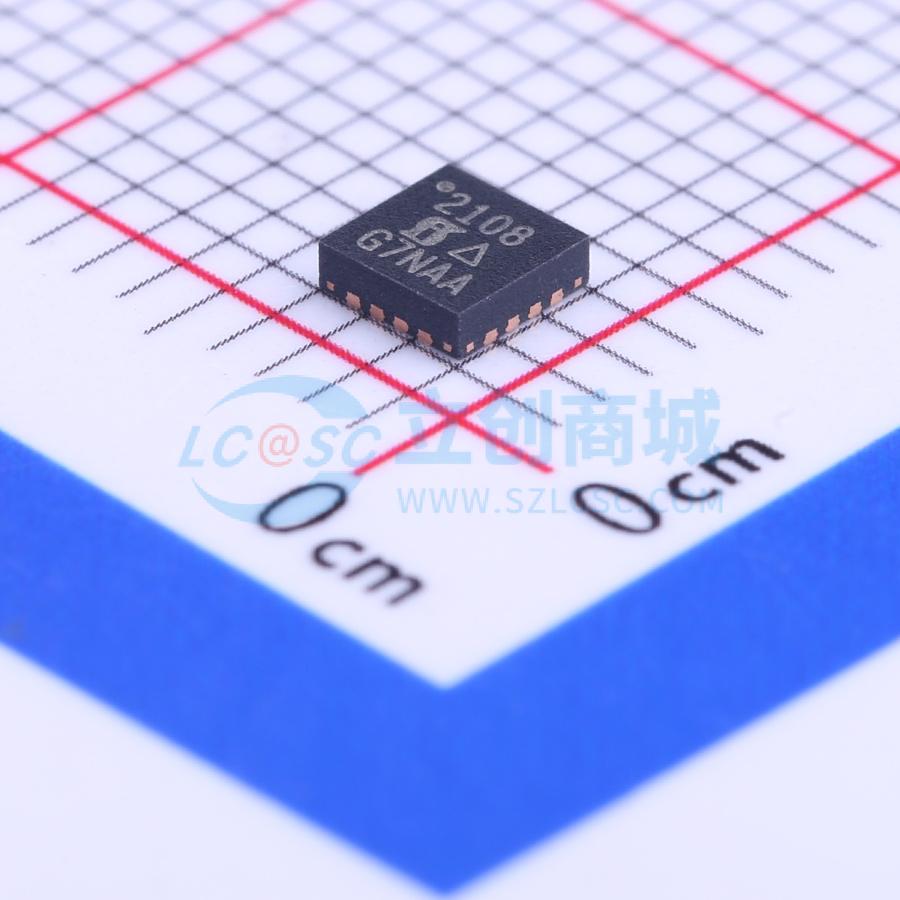

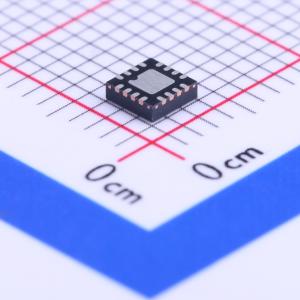

SIP12108DMP-T1GE4
高效率同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SiP12108是一款高效率的同步降压调节器,能够提供高达5A的连续输出电流。其输入电压范围为2.8V至5.5V,输出电压可调至0.6V。该器件具有可编程开关频率,最高可达4MHz,并集成了多种保护功能,包括过流保护、欠压保护和过温保护。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SIP12108DMP-T1GE4
- 商品编号
- C142532
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 600mV~4.68V | |
| 输出电流 | 5A | |
| 开关频率 | 200kHz~4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SiP12108 是一种高频电流模式恒定导通时间（CM-COT）同步降压稳压器，集成了高压侧和低压侧功率MOSFET。其电源级能够在4 MHz的开关频率下提供5 A的连续电流。该稳压器可以从2.8 V到5.5 V的输入电压轨产生可调输出电压低至0.6 V，以适应各种应用，包括计算、消费电子、电信和工业。
SiP12108的CM-COT架构提供了超快瞬态响应，并在极轻负载下具有最小输出电容和严格的纹波调节。对任何类型的电容器都保持稳定，无需ESR网络即可实现环路稳定性。还包含了一种节能方案，显著提高了轻负载效率。
SiP12108集成了全套保护功能，包括输出过电压保护（OVP）、输出欠电压保护（UVP）和热关断（OTP）。的“A”版本，即SiP12108A，不具有UVP功能。它们还包括输入电压轨的UVLO和内部软启动斜坡。
SiP12108采用无铅增强型3 mm x 3 mm QFN-16封装。
应用领域
- 针对低功耗处理器、网络处理器、DSPs、FPGAs 和 ASICs 的负载点调节
- 采用3.3V或5V电源轨的低压分布式电源架构
- 计算、宽带、网络、局域网/广域网、光通信、测试和测量
- 音视频设备、高密度卡、存储设备、DSL、STB、DVR、DTV、工业PC
