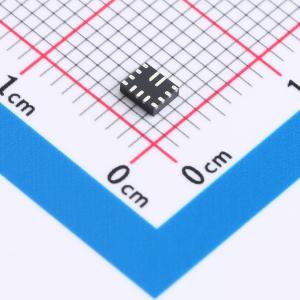

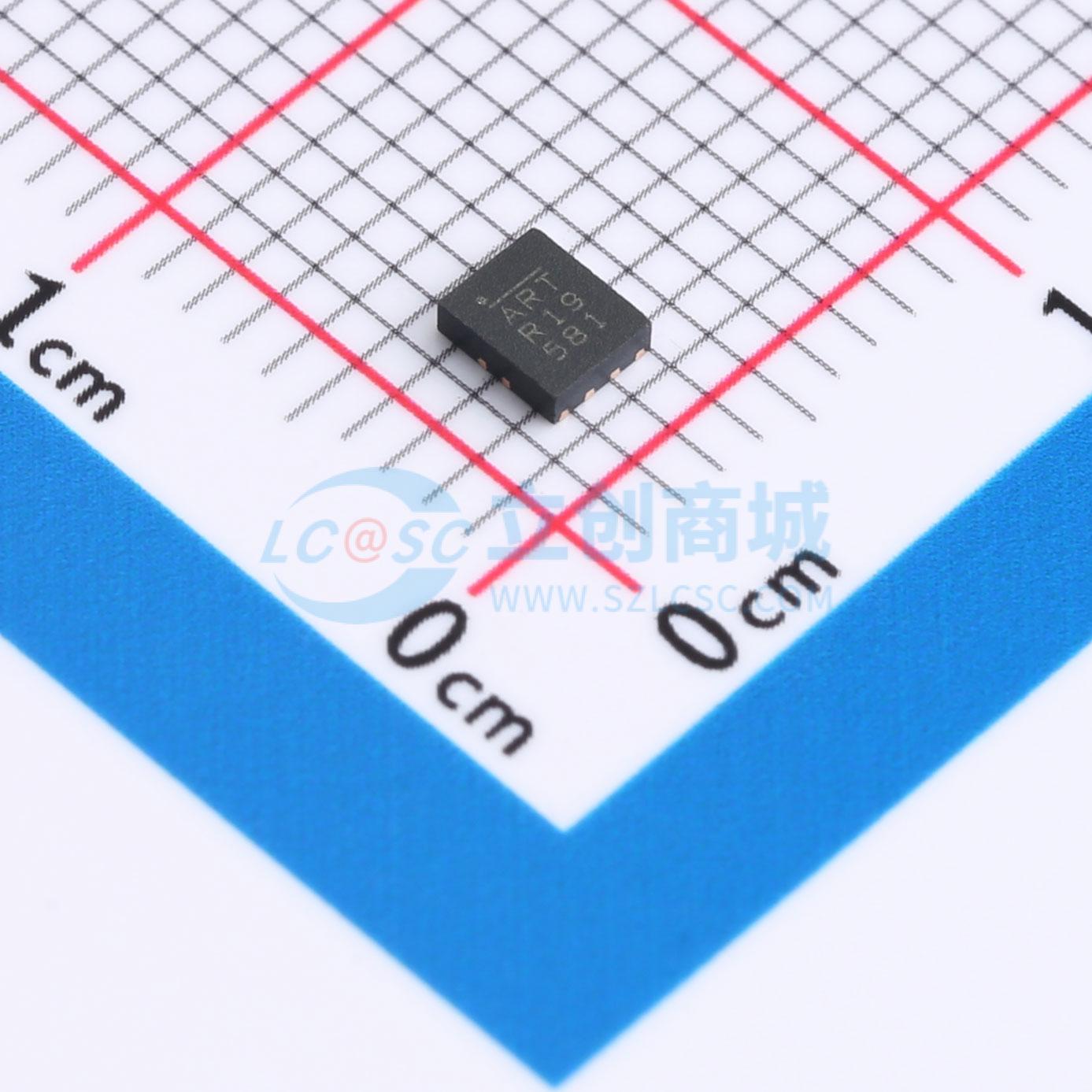

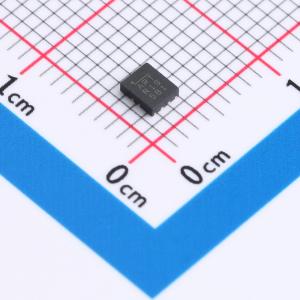

温馨提醒：图片仅供参考，商品以实物为准

MP2499MGQB-Z

36V 3A 最大输出电流高效同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP2499M是一款高效的同步降压转换器,具有内置功率MOSFET,提供最大3A连续输出电流。该转换器支持5V至36V的连续输入电压范围,具有内置输出线压降补偿功能。默认开关频率为270kHz,可同步到200kHz至2.4MHz的外部时钟。具备全面的保护功能,包括过流保护和热关断。
品牌名称: MPS(芯源)
商品型号: MP2499MGQB-Z
商品编号: C140892
商品封装: QFN-13(2.5x3)
包装方式: 编带
商品毛重: 0.32克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2499M 是一款内置功率 MOSFET 的同步整流降压型开关模式转换器。MP2499M 提供了一种非常紧凑的解决方案，通过内置输出线压降补偿，可实现最大 3A 的连续输出电流。 MP2499M 具备同步模式操作，可在输出电流负载范围内实现高效率。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。完整的保护功能包括过流保护 (OCP) 和热关断。 MP2499M 仅需少量易于获取的标准外部元件，采用节省空间的 QFN - 13 (2.5mmx3mm) 封装。

商品特性

5V 至 36V 宽连续工作输入范围
85mΩ/55mΩ 低 RDS(ON) 内部功率 MOSFET
高效同步模式操作
默认 270kHz 开关频率
可与 200kHz 至 2.4MHz 外部时钟同步
内部软启动
输出线压降补偿
通过外部电阻实现精确的连续输出电流限制
过流保护 (OCP) 和打嗝模式
热关断
输出可从 0.8V 开始调节
采用 QFN - 13 (2.5mmx3mm) 封装

应用领域

USB 专用充电端口 (DCP)
汽车点烟器适配器
USB 充电器
USB PD 应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~36V
	输出电流	3A
	开关频率	200kHz~340kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
