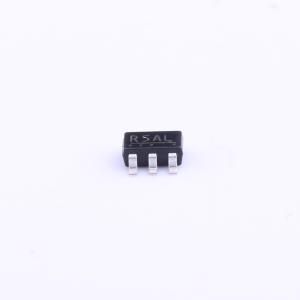

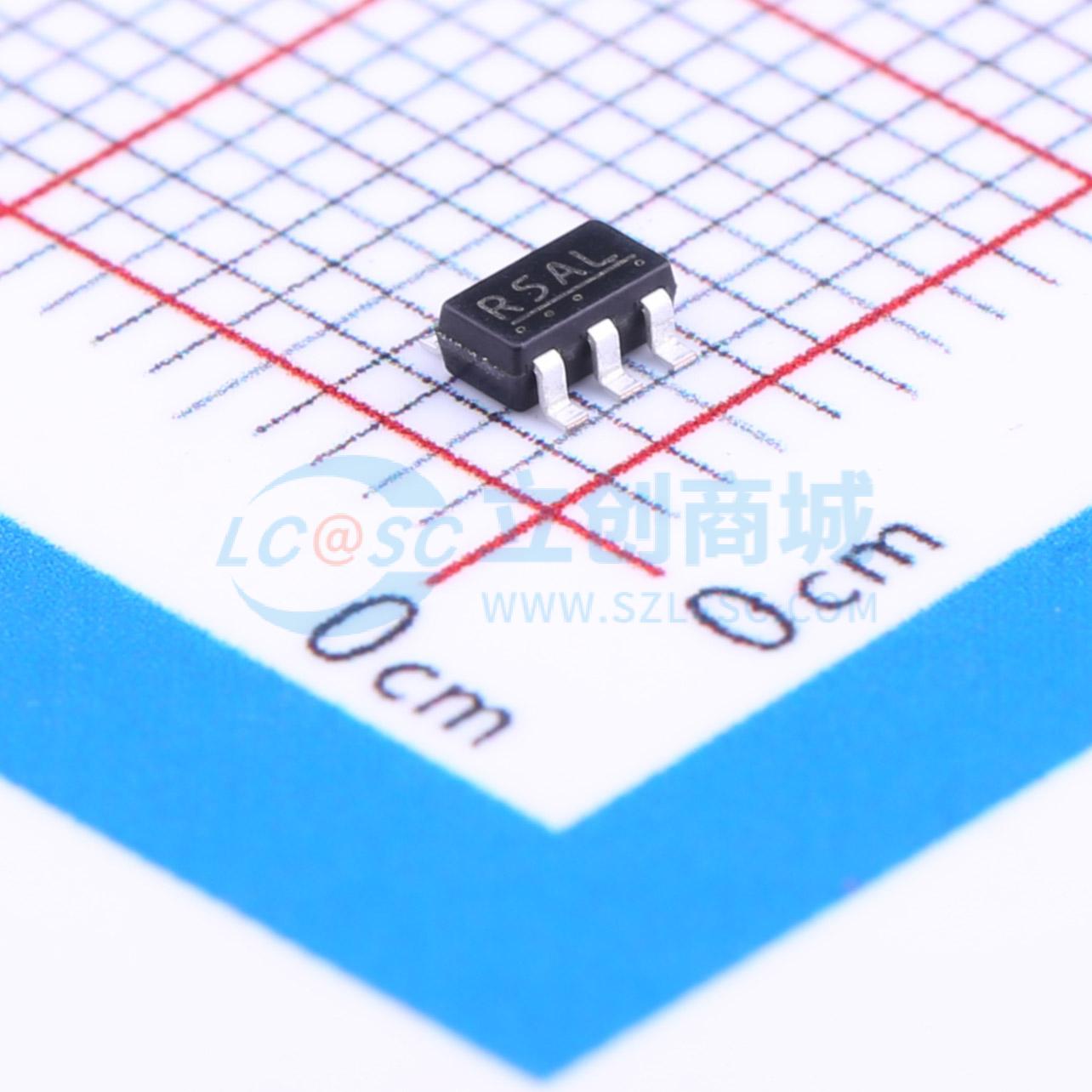

S-8550AA-M5T1U

高效率同步整流降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: S-8550系列是一款高效率同步整流降压开关稳压器,内置振荡器、误差放大器、相位补偿电路、PWM控制器、欠压锁定电路、限流电路和功率MOSFET。振荡频率为1.2MHz,支持高密度安装的小型SOT-23-5和超小型SNT-8A封装。
品牌名称: ABLIC(艾普凌科)
商品型号: S-8550AA-M5T1U
商品编号: C140915
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

S-8550系列是一款CMOS同步整流降压型开关稳压器，主要由基准电压电路、振荡器、误差放大器、相位补偿电路、PWM控制器、欠压锁定电路（UVLO）、限流电路和功率MOS FET组成。振荡频率高达1.2 MHz，因此使用小型外部元件即可实现高效率、大输出电流的降压型开关稳压器。与传统降压型开关稳压器相比，内置同步整流电路更易实现高效率。输出电容可使用陶瓷电容。采用小型SOT - 23 - 5和超小超薄SNT - 8A封装，支持高密度安装。

商品特性

振荡频率：1.2 MHz
输入电压范围：2.0 V至5.5 V
输出电压范围：可通过外部输出电压设置电阻任意设置
输出电流：600 mA
基准电压：0.6 V ±2.0%
效率：92%
软启动功能：典型值1 ms
关断功能：关断电流消耗：最大1.0 μA
内置限流电路
P沟道功率MOS FET导通电阻：典型值0.4 Ω
N沟道功率MOS FET导通电阻：典型值0.3 Ω
恒定连续模式运行（无轻载模式）
无铅、100%镀锡、无卤

应用领域

移动设备，如手机、蓝牙设备、无线设备、数字音频播放器、数码相机、便携式DVD播放器和便携式CD播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~5.5V
	输出电压	-
	输出电流	600mA
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
