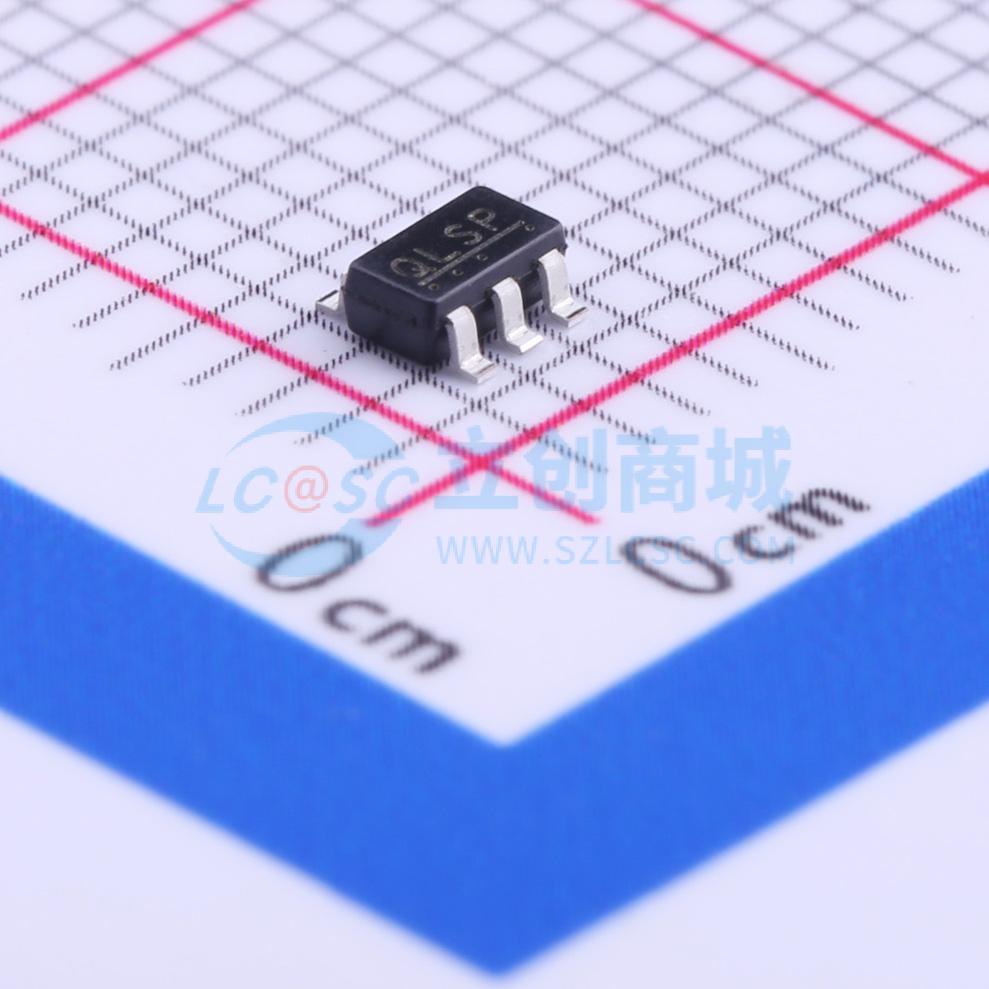

温馨提醒：图片仅供参考，商品以实物为准

S-1132B33-M5T1U

输入6.5V 输出3.3V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: S-1132系列是一款基于CMOS技术开发的正电压稳压器，具有低压差、高精度输出电压和低电流消耗（输出电流为300 mA）的特点。它可使用0.1 μF的小型陶瓷电容器，典型工作电流低至20 μA。内置的过流保护电路可防止输出电流超过输出晶体管的电流容量
品牌名称: ABLIC(艾普凌科)
商品型号: S-1132B33-M5T1U
商品编号: C140904
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

S-1132系列是一款基于CMOS技术开发的正电压稳压器，具有低压差、高精度输出电压和低电流消耗（输出电流300 mA）的特点。可使用0.1 μF的小型陶瓷电容器。典型工作电流消耗低至20 μA。内置过流保护电路可防止输出电流超过输出晶体管的电流容量。与传统的300 mA输出电流CMOS电压稳压器相比，采用超小型SNT - 6A(H)封装和0.1 μF小型陶瓷电容器，实现了高密度安装。此外，低电流消耗使S-1132系列非常适合移动设备。

商品特性

输出电压：1.5 V至5.5 V，以0.1 V为步进可选
输入电压：2.0 V至6.5 V
输出电压精度：±1.0%
压差：典型值130 mV（3.0 V输出产品，Iout = 100 mA）
电流消耗：工作期间：典型值20 μA，最大值40 μA；关断期间：典型值0.01 μA，最大值1.0 μA
输出电流：可输出300 mA（VIN ≥ VOUT(S) + 1.0 V）
输入和输出电容器：可使用0.1 μF或更大的陶瓷电容器
纹波抑制比：典型值70 dB（f = 1.0 kHz）
内置过流保护电路：限制输出晶体管的过电流
内置开/关电路：确保电池长寿命
工作温度范围：Ta = -40°C至+85°C
无铅、100%镀锡、无卤

应用领域

电池供电设备的电源
个人通信设备的电源
家用电气/电子设备的电源
手机的电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)

	属性	参数值
	压差	150mV@(100mA)
	静态电流(Iq)	20uA
	特性	过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
