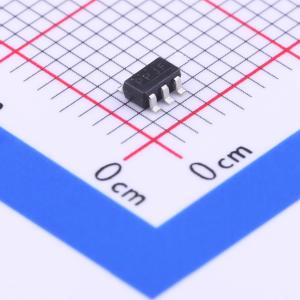

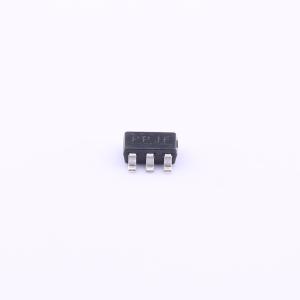

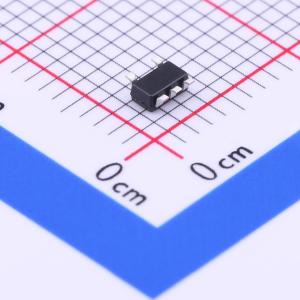

S-1200B50-M5T1U

输入10V 输出5V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ABLIC(艾普凌科)
商品型号: S-1200B50-M5T1U
商品编号: C140914
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

S-1200系列采用CMOS技术开发，是一款具有低压差、高精度输出电压的正电压稳压器。可使用0.1 μF的小型陶瓷电容器。其典型工作电流消耗低至18 μA。内置的输出电流保护电路可防止负载电流超过输出晶体管的电流容量。与采用传统CMOS技术的电压稳压器相比，该系列也可使用小型陶瓷电容器。此外，小型HSNT - 6A封装可实现高密度安装。

商品特性

输出电压：1.5 V至5.5 V，以0.1 V为步进可选
输入电压：2.0 V至10.0 V
输出电压精度：±1.0%
压差：典型值140 mV（输出电压为3.0 V的产品，输出电流Iout = 100 mA）
电流消耗：工作时：典型值18 μA，最大值40 μA；关断时：典型值0.01 μA，最大值1.0 μA
输出电流：可输出150 mA（输入电压VIN ≥ 输出电压VOUT(S) + 1.0 V）
输入和输出电容器：可使用0.1 μF及以上的陶瓷电容器
纹波抑制比：典型值70 dB（频率f = 1.0 kHz，1.5 V ≤ 输出电压Vout ≤ 3.0 V）；典型值65 dB（频率f = 1.0 kHz，3.1 V ≤ 输出电压Vout ≤ 5.5 V）
内置过流保护电路：限制输出晶体管的过电流
内置开/关电路
工作温度范围：Ta = -40°C至+85°C
无铅、100%镀锡、无卤

应用领域

电池供电设备的电源
个人通信设备的电源
家用电气/电子设备的电源
手机的电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)

	属性	参数值
	压差	40mV@(100mA)
	静态电流(Iq)	18uA
	特性	过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
