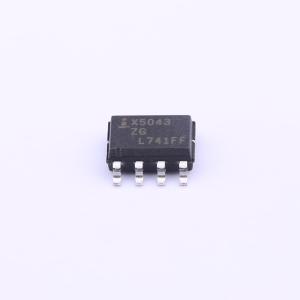

温馨提醒：图片仅供参考，商品以实物为准
X5043S8IZ-2.7T1
带4K SPI EEPROM的4K、512x8位CPU监控器
- 描述
- 这些器件将四种常用功能——上电复位控制、看门狗定时器、电源电压监控和块锁定保护串行EEPROM存储器集成于单个封装中。这种集成方式降低了系统成本，减少了电路板空间需求，并提高了可靠性。给器件通电会激活上电复位电路，该电路会在一段时间内使RESET/RESET保持有效
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- X5043S8IZ-2.7T1
- 商品编号
- C139289
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.7V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.92V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 50uA |
商品概述
这些设备将四种流行功能结合在一个封装中：上电复位控制、看门狗定时器、电源电压监控和块锁定保护串行EEPROM存储器。这种组合降低了系统成本，减少了板空间需求，并提高了可靠性。
对设备供电会激活上电复位电路，在一段时间内保持RESET/RESET有效。这允许在处理器执行代码之前电源和振荡器稳定。
看门狗定时器为微控制器提供了一个独立的保护机制。当微控制器未能在可选的超时间隔内重启定时器时，设备会激活RESET/RESET信号。用户可以从三个预设值中选择间隔。一旦选定，即使经过多次电源循环，间隔也不会改变。
该设备的低Vcc检测电路保护用户的系统免受低电压条件的影响，在Vcc低于最小Vcc跳变点时重置系统。直到Vcc返回到适当的运行水平并稳定下来之前，都会保持RESET/RESET有效。有四个行业标准的VTRIP阈值可供选择，然而，Intersil的独特电路允许重新编程阈值以满足定制要求或为需要更高精度的应用微调阈值。
设备的存储部分是一个具有Intersil块锁定保护的CMOS串行EEPROM阵列。阵列内部组织为512X8。该设备具有串行外设接口（SPI）和软件协议，可以在简单的四线总线上操作。
该设备利用了Intersil专有的Direct Write单元，提供了至少100,000次的耐久性和至少100年的数据保持时间。
商品特性
- 低 V_CC 检测和复位断言
- 四种标准复位阈值电压：4.63V、4.38V、2.93V、2.63V
- 使用特殊编程序列重新设置低 V_CC 复位阈值电压
- 复位信号在 V_CC=1V 时有效
- 可选超时看门狗定时器
- 长电池寿命和低功耗
- 最大待机电流 <50μA，看门狗开启
- 最大待机电流 <10μA，看门狗关闭
- 4Kbits 的 EEPROM-1M 写入周期耐久性
- 通过 Block Lock 存储保护关键数据
- 保护 1/4、1/2、全部或不保护 EEPROM 数组
- 内置意外写保护
- 写使能锁存
- 写保护引脚
- SPI 接口
- 3.3MHz 时钟频率
- 最小化编程时间
- 16 字节页面写模式
- 5ms 写周期时间（典型值）
- 可用封装
- 8 引脚 MSOP、8 引脚 SOIC、8 引脚 PDIP
- 14 引脚 TSSOP
- 无铅加退火工艺可用（符合 RoHS 标准）
应用领域
- 通信设备 - 路由器、集线器、交换机 - 机顶盒
- 工业系统 - 过程控制 - 智能仪表
- 计算机系统 - 台式计算机 - 网络服务器
- 电池供电设备
