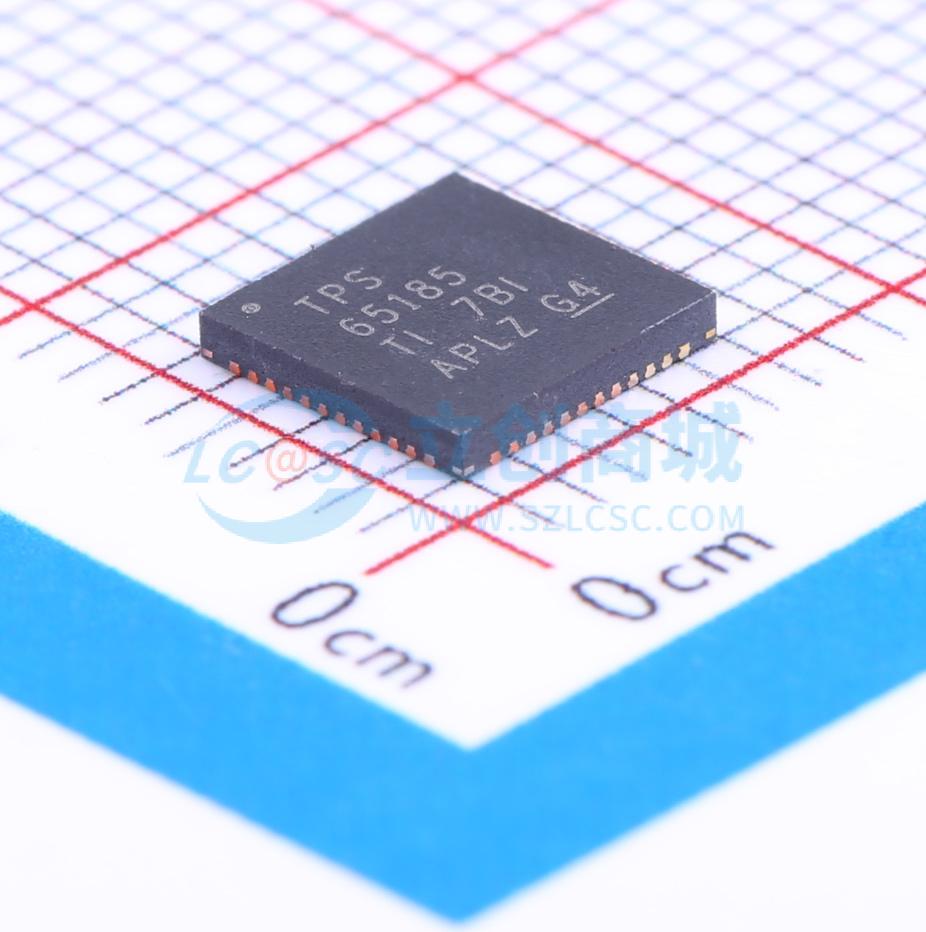

TPS65185RSLR

TPS65185x器件是一款专为便携式电子阅读器应用中的E Ink Vizplex显示屏设计的单芯片电源，该器件支持最大9.7英寸及更大尺寸的面板。两个高效DC-DC升压转换器生成±16-V轨，这两个轨通过两个电荷泵升压至22 V和 -20 V，为Vizplex面板提供栅极驱动器电源。两个跟踪LDO产生±15-V源极驱动器电源，支持高达120/200 mA（TPS65185/TPS651851）的输出电流。所有轨均可通过I²C接口进行调节，以满足特定面板的要求。 一个线性放大器提供精确的背板偏置，该放大器可通过串行接口以9位控制从0 V调节至 -5.11 V；它可根据面板状况提供或吸收电流。

• 适用于E Ink Vizplex电子纸（E-Paper）显示屏的单芯片电源管理解决方案
• 从单个低压输入电源生成正、负栅极电压、源极驱动器电压和背板偏置
• 支持9.7英寸及更大尺寸的面板
• 3-V至6-V输入电压范围
• 用于正轨基准的升压转换器
• 用于负轨基准的反相降压 - 升压转换器
• 两个用于源极驱动器电源的可调LDO
  • TPS65185 LDO1：15 V，120 mA（VPOS）
  • TPS65185 LDO2： -15 V，120 mA（VNEG）
  • TPS651851 LDO1：在VIN ≥ 3.6 V时为15 V，200 mA（VPOS）
  • TPS651851 LDO2：在VIN ≥ 3.6 V时为 -15 V，200 mA（VNEG）
• 精确的输出电压跟踪
  • VPOS - VNEG = ±50 mV
• 两个用于栅极驱动器电源的电荷泵
  • CP1：22 V，15 mA（VDDH）
  • CP2： -20 V，15 mA（VEE）
• 用于精确面板背板偏置的可调VCOM驱动器
  • 0 V至 -5.11 V
  • ± 1.5%精度（±10 mV）
  • 9位控制（标称步长10 mV）
• 所有轨均具备主动放电功能
• 集成10-Ω、3.3-V电源开关，用于禁用至电子墨水面板的系统电源轨

• 有源矩阵E Ink Vizplex面板的电源
• 电子纸显示屏（EPD）电源
• 电子书阅读器
• 双显示屏手机和平板电脑
• 带有集成或软件时序控制器（OMAP）的应用处理器
