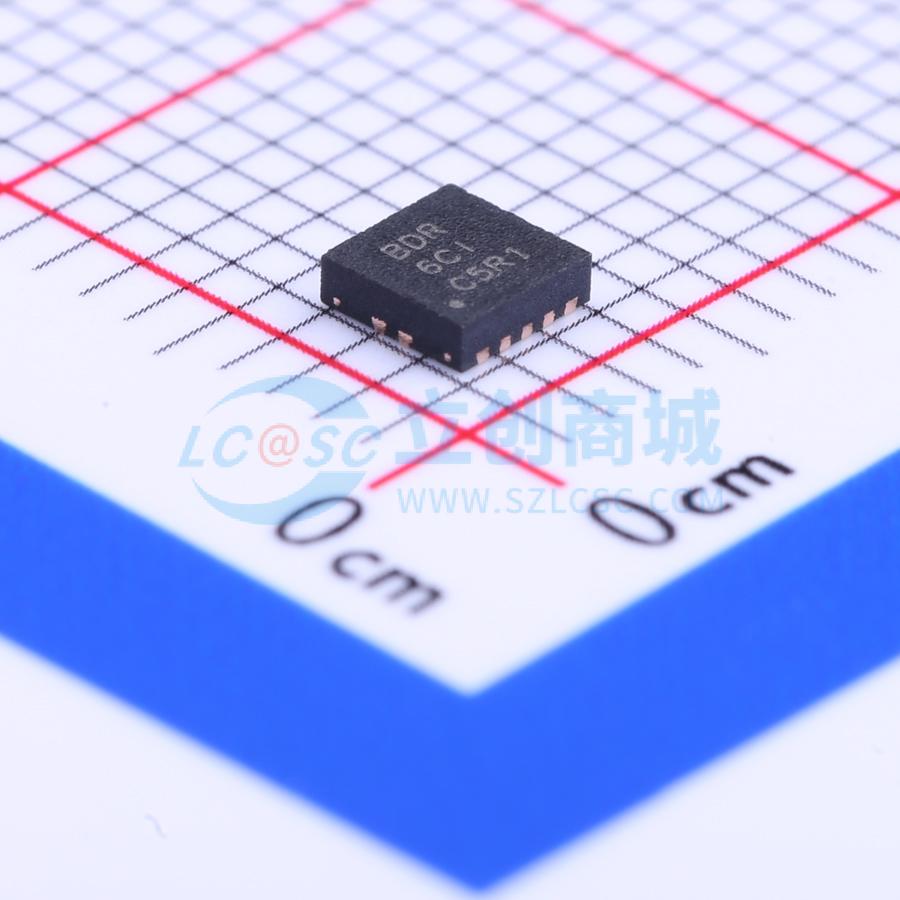

TPS61020DRCR

TPS6102x 系列器件为由单节、双节或三节碱性电池、镍镉电池或镍氢电池，或者单节锂离子或锂聚合物电池供电的产品提供了电源解决方案。当使用单节碱性电池供电时，输出电流可以高达200 mA，并且可以将其放电至0.9 V。它也可以用于从3.3 V 电源轨或锂离子电池产生500 mA 的5 V 电压。升压转换器基于固定频率的脉宽调制（PWM）控制器，并采用同步整流以获得最大效率。在低负载电流下，转换器进入节能模式以在整个负载电流范围内保持高效率。可以通过设置使转换器以固定的开关频率工作来禁用节能模式。根据不同的器件版本，升压开关中的最大峰值电流限制为800 mA、1500 mA 或1800 mA。

即使输入电压超过标称输出电压，TPS6102x 器件也能保持输出电压稳定。输出电压可以通过外部电阻分压器编程设定，或者在芯片内部固定。为了最小化电池消耗，可以禁用转换器。在关断期间，负载与电池完全断开。实现了一种低电磁干扰模式，以减少振铃效应，从而降低转换器进入非连续导通模式时辐射出的电磁能量。封装在一个尺寸为3 mm x 3 mm (DRC) 的10引脚QFN PowerPAD 封装中。

• 96% 高效同步升压转换器
• 当输入电压超过标称输出电压时，输出电压仍保持调节
• 器件静态电流：25 μA（典型值）
• 输入电压范围：0.9 V 至 6.5 V
• 固定和可调输出电压选项，最高可达 5.5 V
• 低输出功率下的节能模式
• 低电池比较器
• 低电磁干扰转换器（集成防振铃开关）
• 关断时负载断开
• 过温保护
• 小型 3 mm x 3 mm QFN-10 封装

• 所有单节、双节和三节碱性、镍镉或镍氢电池以及单节锂离子电池供电产品
• 移动音频播放器
• PDA
• 手机
• 个人医疗产品
• 相机白光LED闪光灯
