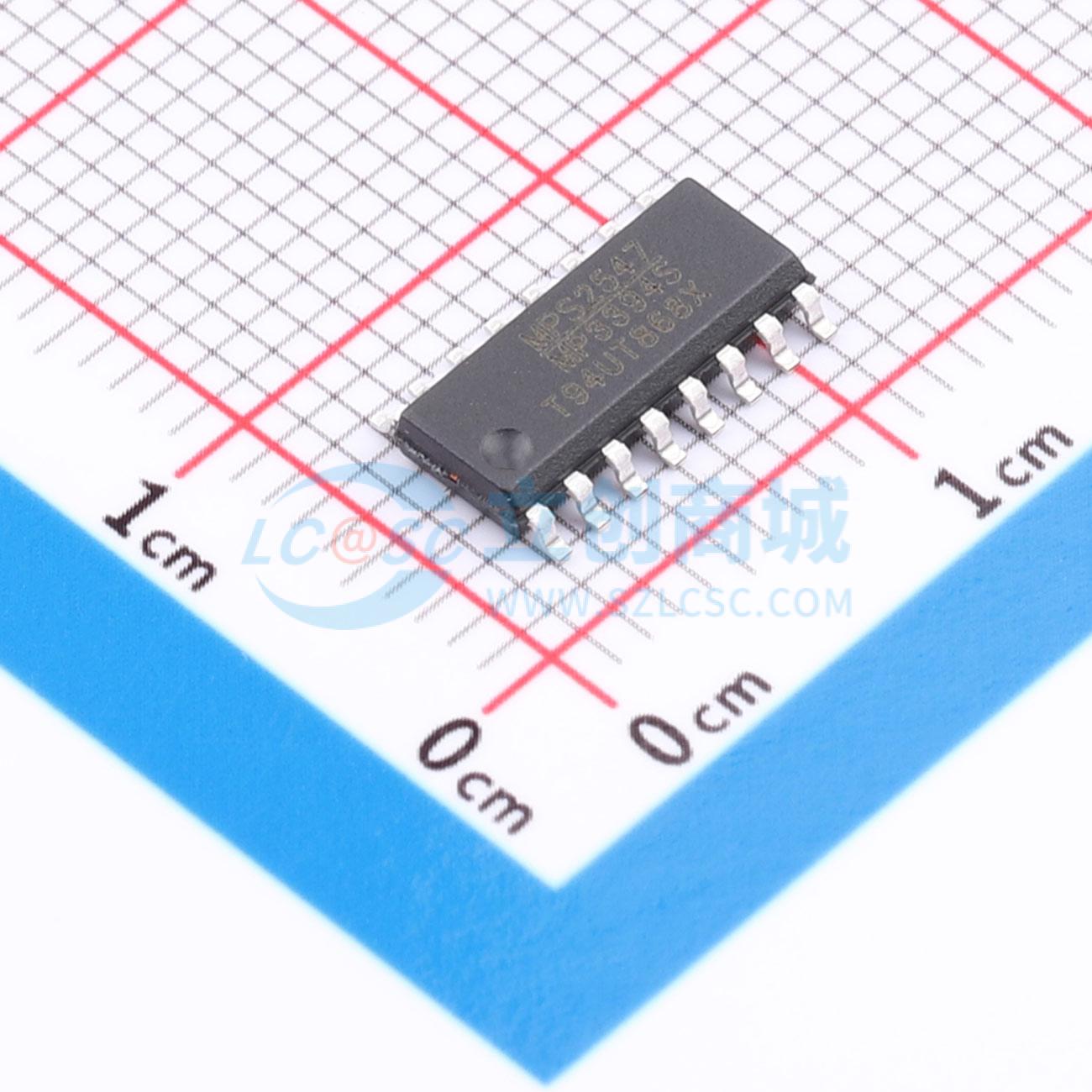

MP3394SGS-Z

商品概述

MP3394S是一款带4个电流通道的升压控制器，专为驱动大尺寸LCD面板背光应用中的WLED阵列设计。MP3394S具备灵活性，可通过1片或2片MP3394S并联，由单个电感电源供电，扩展LED通道数量。

MP3394S采用电流模固定工作频率架构，频率可通过外部频率设定电阻编程。MP3394S驱动外部MOSFET，可从5V至28V的输入电源升压得到输出电压，它可将每个LED串的电流调节到由外部电流设定电阻设定的编程值。

MP3394S采用4个内部电流源实现电流平衡，串间电流匹配调节精度可达2.5%。其LED电流源的低压降降低了功耗，提升了效率。

可通过外部PWM输入信号或直流输入信号控制PWM调光。在直流输入调光模式下，调光PWM信号可内部生成，调光频率由外部设定电容编程。
