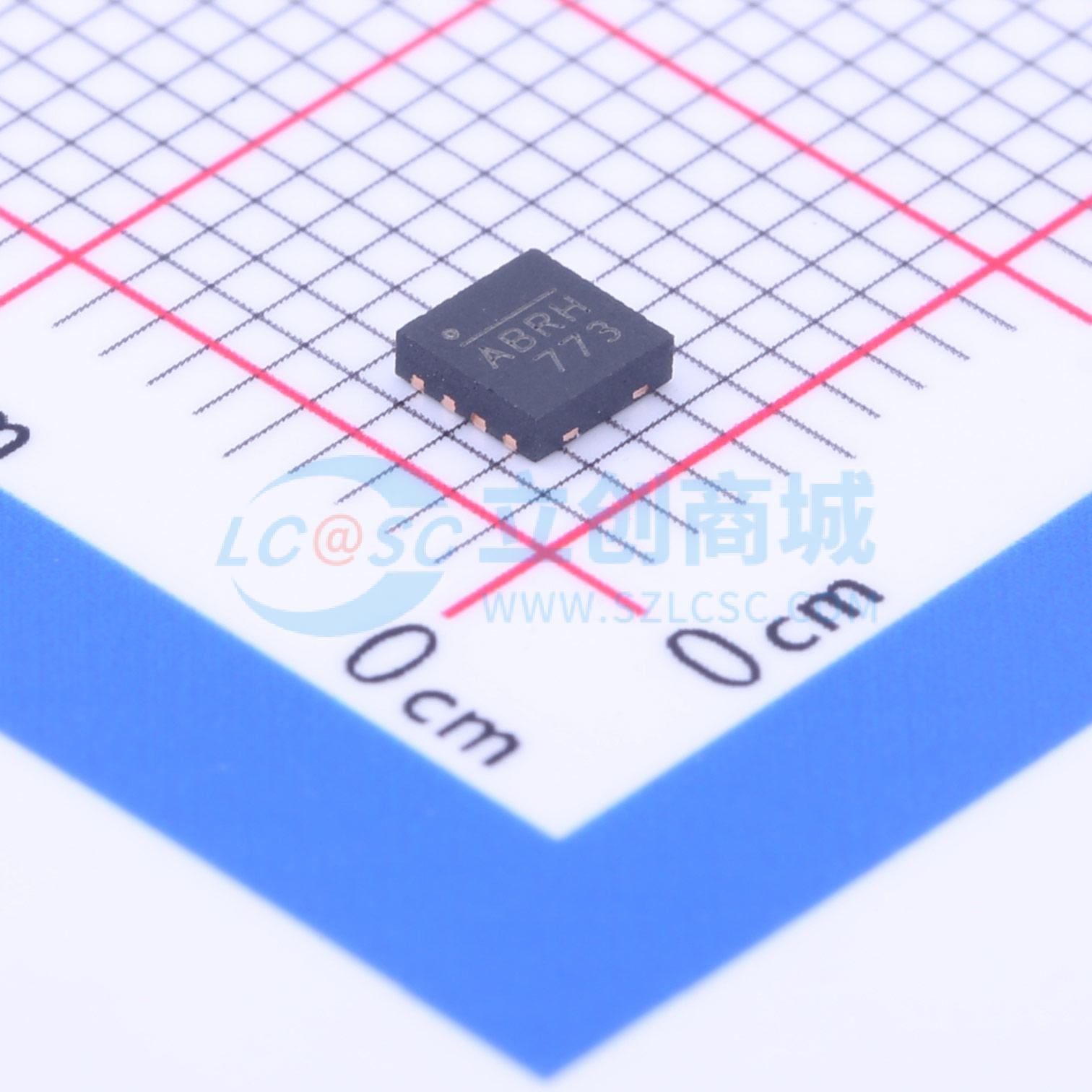

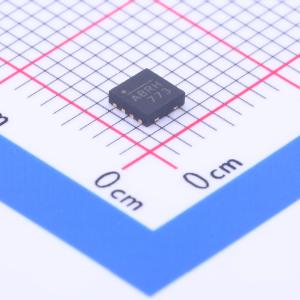

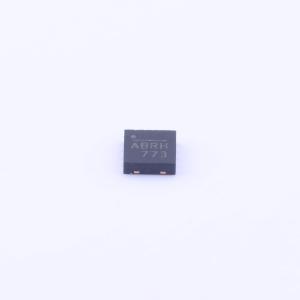

温馨提醒：图片仅供参考，商品以实物为准

MP20051DQ-LF-Z

低噪声、高电源抑制比、1A线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种低压差线性稳压器，可提供高达 1A 的电流，压差电压为 140mV。外部可调输出电压范围为 0.8V 至 5V，输入电压为 2.5V 至 5.5V。内部 PMOS 传输元件允许低至 110μA 的接地电流，适用于电池供电设备。其他特性包括低功耗关断、短路和热保护。有 3mm x 3mm 8 引脚 QFN 和 SOIC8E 封装可供选择。
品牌名称: MPS(芯源)
商品型号: MP20051DQ-LF-Z
商品编号: C134275
商品封装: QFN-8(3x3)
包装方式: 编带
商品毛重: 0.089克(g)

商品参数

商品概述

MP20051是一款低压差线性稳压器，可提供高达1A的电流，压差为140mV。在2.5V至5.5V的输入电压下，外部可调输出电压范围为0.8V至5V。内部PMOS传输元件使接地电流低至110μA，使MP20051适用于电池供电设备。其他特性包括低功耗关断、短路和热保护。MP20051提供3mm x 3mm 8引脚QFN和SOIC8E封装。

商品特性

高达1A输出电流
1A时压差低至140mV
接地电流低至110μA
输出电压范围为0.8V至5V
低噪声：典型值为13μVRMS（10Hz至100kHz）
1kHz时电源抑制比为63dB
使用陶瓷电容时稳定
出色的负载/线路瞬态响应
限流和热保护
提供3mm x 3mm 8引脚QFN和SOIC8E封装

应用领域

笔记本电脑
无绳电话
手机
无线通信设备
手持仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~5V
	输出电流	1A
	电源纹波抑制比(PSRR)	63dB@(1kHz)
	压差	140mV@(1A)

	属性	参数值
	静态电流(Iq)	110uA
	噪声	13uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
