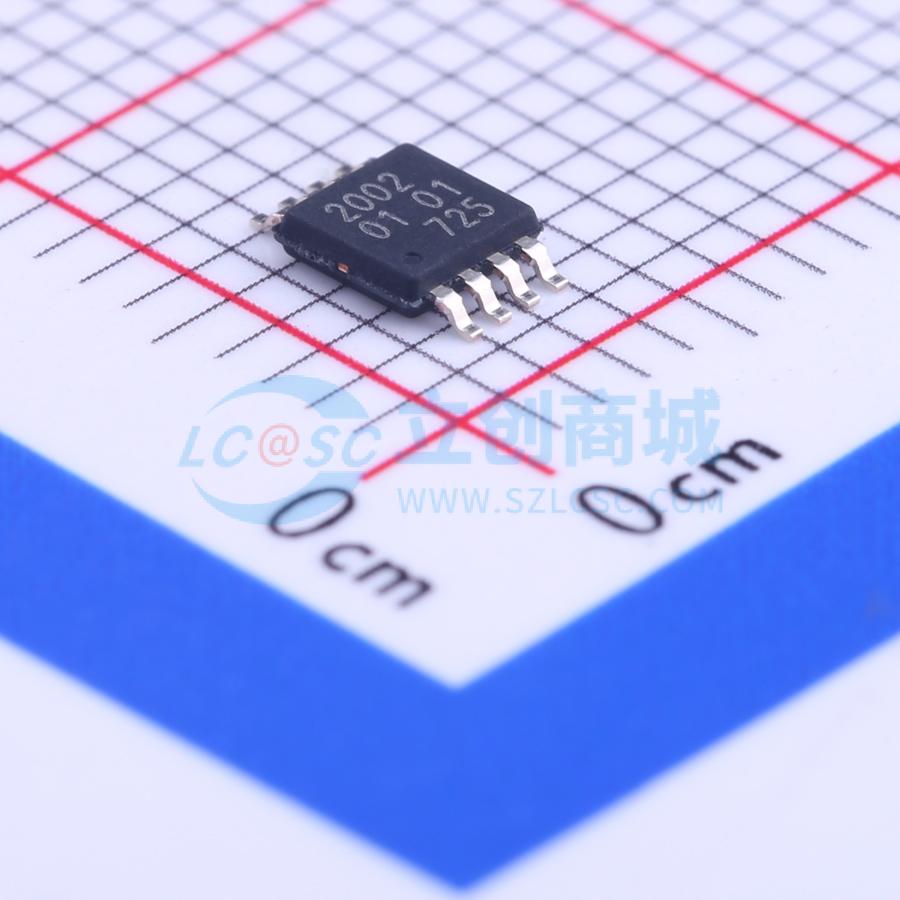

GTL2002DP,118

2位双向低压电平转换器

描述

Gunning Transceiver Logic-Transceiver Voltage Clamps (GTL-TVC) 提供高速电压转换，具有低导通电阻和最小传播延迟。提供两个 NMOS 传输晶体管 (Sn 和 Dn)，具有公共栅极 (GREF) 和参考晶体管 (SREF 和 DREF)。该器件允许在 1.0V 和 5.0V 之间进行双向电压转换，无需方向引脚。当 Sn 或 Dn 端口为低电平时，钳位处于导通状态，Sn 和 Dn 端口之间存在低电阻连接。假设较高电压在 Dn 端口上，当 Dn 端口为高电平时，Sn 端口上的电压被限制为参考晶体管 (SREF) 设置的电压。当 Sn 端口为高电平时，Dn 端口通过上拉电阻拉至 VCC

品牌名称

NXP(恩智浦)

商品型号

GTL2002DP,118

商品编号

C133630

商品封装

TSSOP-8​

包装方式

编带

商品毛重

0.147克(g)
