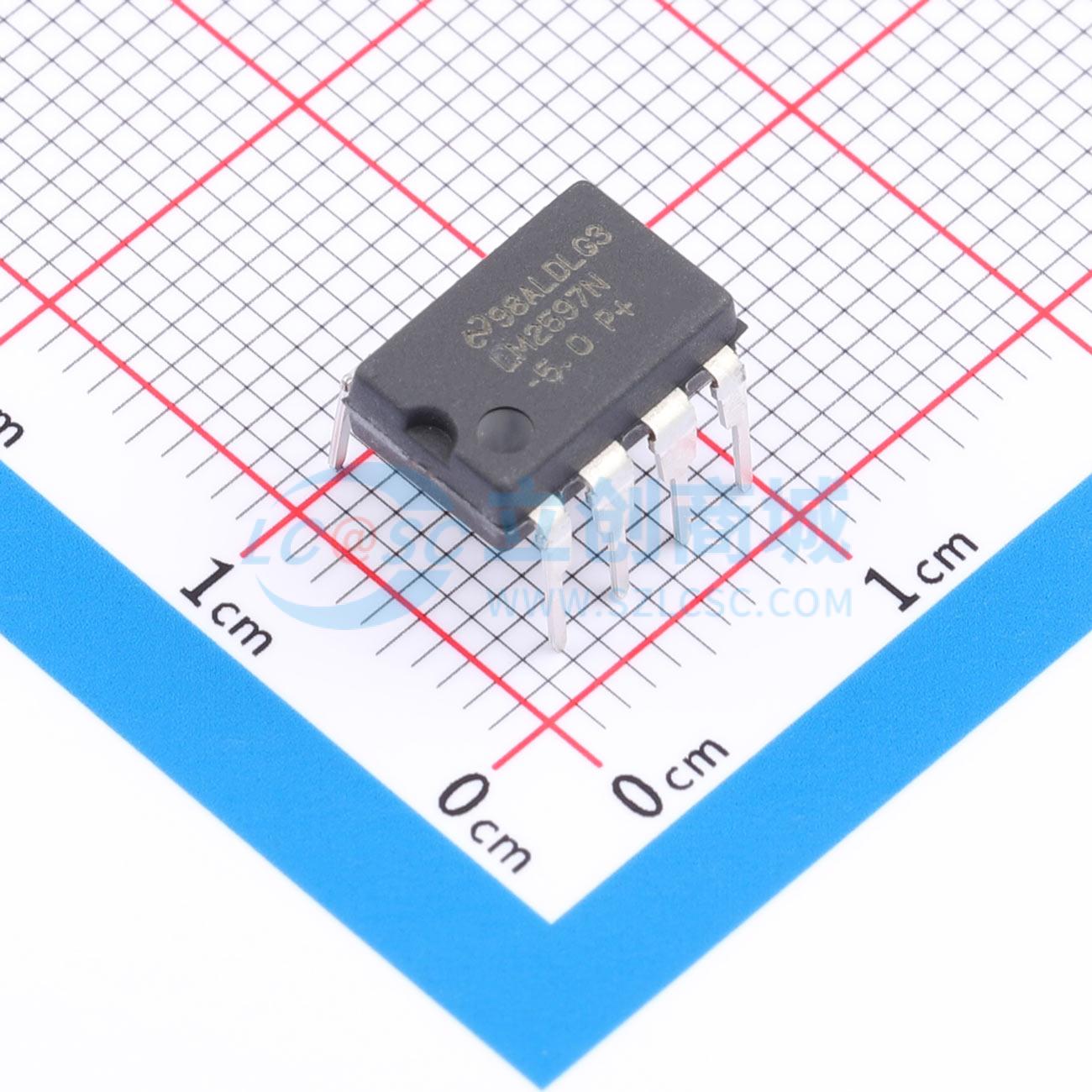

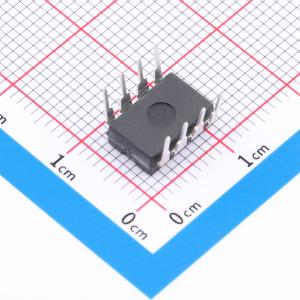

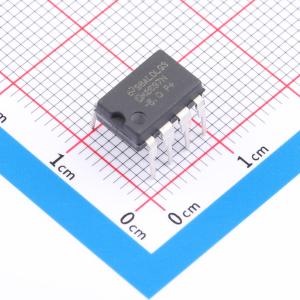

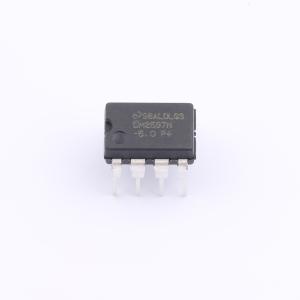

LM2597N-5.0/NOPB

LM2597xx系列稳压器是单片集成电路，能够为降压（buck）开关稳压器提供所有主动功能，可以驱动0.5A的负载，并具有出色的线性和负载调节性能。这些器件有3.3V、5V、12V固定输出电压版本和一个可调输出版本，采用8引脚PDIP封装和8引脚表面贴装封装。

该系列开关稳压器类似于LM2594系列，但增加了额外的监控和性能特性。这些稳压器只需要最少数量的外部元件，使用简单，包括内部频率补偿、改进的线性和负载规格、固定频率振荡器、关断/软启动、错误标志延迟和错误标志输出。

LM2597xx系列的工作开关频率为150kHz，因此允许比低频开关稳压器所需的更小尺寸的滤波元件。由于其高效率，通常印刷电路板上的铜迹线就是唯一需要的散热措施。

多家制造商提供了多种标准系列电感器（通孔和表面贴装类型），这些电感器针对与LM2597xx系列配合使用进行了优化。这一特点大大简化了开关电源的设计。

其他特性包括在所有输入电压和输出负载条件下输出电压的±4%容差，以及振荡器频率的±15%容差。还包括外部关断功能，典型待机电流为85μA。自保护功能包括输出开关的两阶段电流限制和过温关断，在故障条件下提供全面保护。

LM2597HV适用于需要高达60V输入电压的应用。

• 3.3-V、5-V、12-V 和可调输出版本
• 可调版本输出电压范围：1.2 V 至 37 V（高压版本为 57 V），在整个线路和负载条件下最大偏差 ±4%
• 0.5-A 输出电流
• 提供 8 引脚表面贴装和 8 引脚 PDIP 封装
• 输入电压范围高达 60 V
• 150-kHz 固定频率内部振荡器
• 关断/软启动
• 失调错误标志
• 错误输出延迟
• 偏置电源引脚 (VBS) 用于提高高输入电压下的效率
• 低功耗待机模式，IQ 典型值为 85 μA
• 高效率
• 使用易于获得的标准电感器
• 热关断和电流限制保护

• 简易高效率降压（ buck）调节器
• 适用于线性稳压器的高效预稳压器
• 卡上开关稳压器
• 正负转换器
