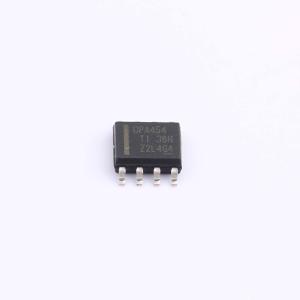

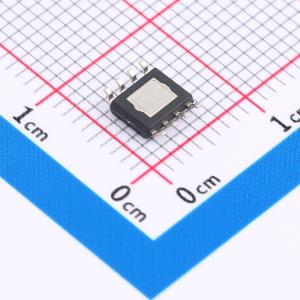

温馨提醒：图片仅供参考，商品以实物为准
OPA454AIDDA
高压、大电流运算放大器，增益为1时稳定
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA454 高电压 (100V) 高电流 (50mA) 运算放大器，g = 1 稳定
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA454AIDDA
- 商品编号
- C1346098
- 商品封装
- SOPowerPAD-8
- 包装方式
- 管装
- 商品毛重
- 0.256667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 2.5MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 1.6uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 1.4pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 146dB | |
| 静态电流(Iq) | 3.2mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~100V | |
| 双电源电压(Vee~Vcc) | -50V~-5V；5V~50V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA454是一款低成本运算放大器，具备100V高压耐压与50mA电流驱动能力，单位增益稳定，增益带宽积为2.5MHz。芯片内部集成过热保护与电流过载保护，可在±5V至±50V的宽电源范围工作，也可支持10V至100V的单电源供电。芯片的状态标志为开漏输出，可方便对接标准低压逻辑电路，精度表现出色，输出摆幅宽，不存在同类放大器常见的相位反转问题。输出可通过独立的使能禁用引脚单独关闭，该引脚自带独立公共回脚，便于与低压逻辑电路对接，关闭输出过程不会干扰输入信号路径，既可以节省功耗也可以保护负载。芯片采用带裸露金属焊盘的小型封装，便于在-40℃至+85℃的宽工业温度范围内安装散热片。
商品特性
- 电源范围宽，支持±5V至±50V双电源供电，也支持10V至100V单电源供电
- 输出负载驱动能力强，输出电流大于±50mA
- 输出电压摆幅宽，摆幅可达距电源轨1V
- 具备独立输出禁用/关断功能
- 工作温度范围宽，为-40℃至+85℃
- 单位增益稳定，增益带宽积为2.5MHz
- 内部集成过热保护与电流过载保护
- 开漏输出状态标志，可便捷对接标准低压逻辑电路
- 无相位反转问题，输出精度高
- 输出禁用不干扰输入信号路径，可节省功耗、保护负载
- 采用带裸露金属焊盘的8引脚SO小型封装，便于安装散热片
应用领域
- 测试设备
- 雪崩光电二极管高压电流检测
- 压电单元
- 传感器驱动器
- 伺服驱动器
- 音频放大器
- 高压顺从电流源
- 通用高压稳压器与电源
