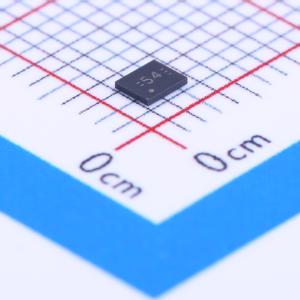

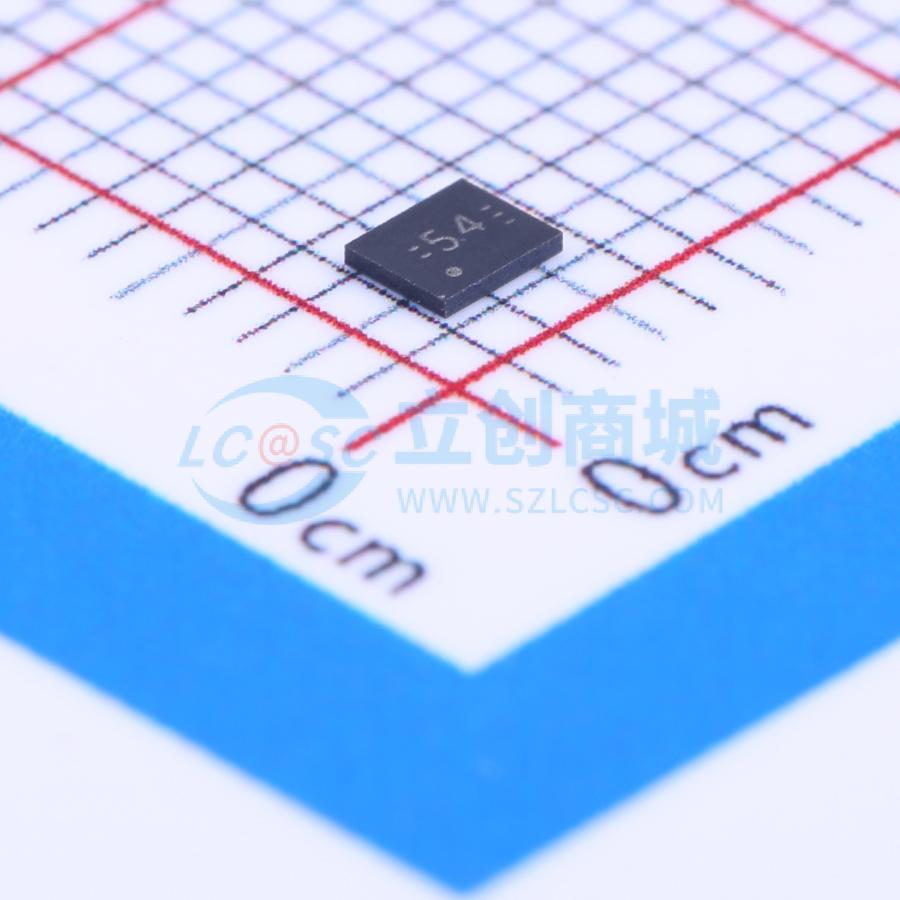

温馨提醒：图片仅供参考，商品以实物为准
TUSB542RWQR
TUSB542 USB Type-C 5Gbps 转接驱动器 2:1 MUX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TUSB542是一款具有USB Type-CTM连接器的双通道5Gbps超高速(SS)2:1多路复用器，支持USB3.1Gen1（5Gbps），也称为USB-C。该器件具有信号调节功能，并且能够为USBType-CTM可换向连接器转换USBSS信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB542RWQR
- 商品编号
- C132155
- 商品封装
- X2-QFN-18(2x2.4)
- 包装方式
- 编带
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | USB 3.1 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V | |
| 数据速率 | 5Gbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
TUSB542 是一款具有USB Type-C连接器的双通道USB 3.1 Gen1 (5Gbps)（也称为USB-C）转接驱动器支持系统。该器件具有信号调节功能，并且能够为USB Type-C可换向连接器转换USB SS信号。可以使用外部配置通道逻辑控制器通过SEL引脚来控制TUSB542，以便正确复用信号。TUSB542包含接收器均衡和发送器去加重功能，用以保持发送和接收数据路径上的信号完整性。接收器均衡包含多种增益设置，用以克服插入损耗和码间串扰造成的通道性能退化。为了补偿下行传输线路损耗，输出驱动器还支持去加重配置。此外，自动LFPS去加重控制有助于实现完全兼容性。TUSB542采用超低功耗架构，在由1.8V电源供电运行时功耗较低。该转接驱动器支持低功耗模式，可进一步降低空闲状态下的功耗。USB Type-C转接驱动器采用小型超薄封装，适用于许多便携式应用。
商品特性
- 可为USB Type-C端口提供USB 3.1 Gen-1 5Gbps超高速(SS) 2:1多路复用器支持USB Type-C电缆和连接器规范
- 超低功耗架构
- 工作电流100mA
- U2/U3 1.3mA
- 未连接时的电流为300μA
- 高达9dB的可选择均衡、去加重功能和高达6dB的输出摆幅
- 集成型终端
- 接收检测功能
- 通过监视信号进行电源管理
- 无主机/器件侧要求– 支持USB-C DFP、UFP或DRP端口
- 单电源电压1.8V±10%
- 工业温度范围： -40°C至85°C
应用领域
- USB 3.1 Gen 1 SS应用
- 电话
- 平板电脑、平板手机和笔记本电脑
- 扩展坞
