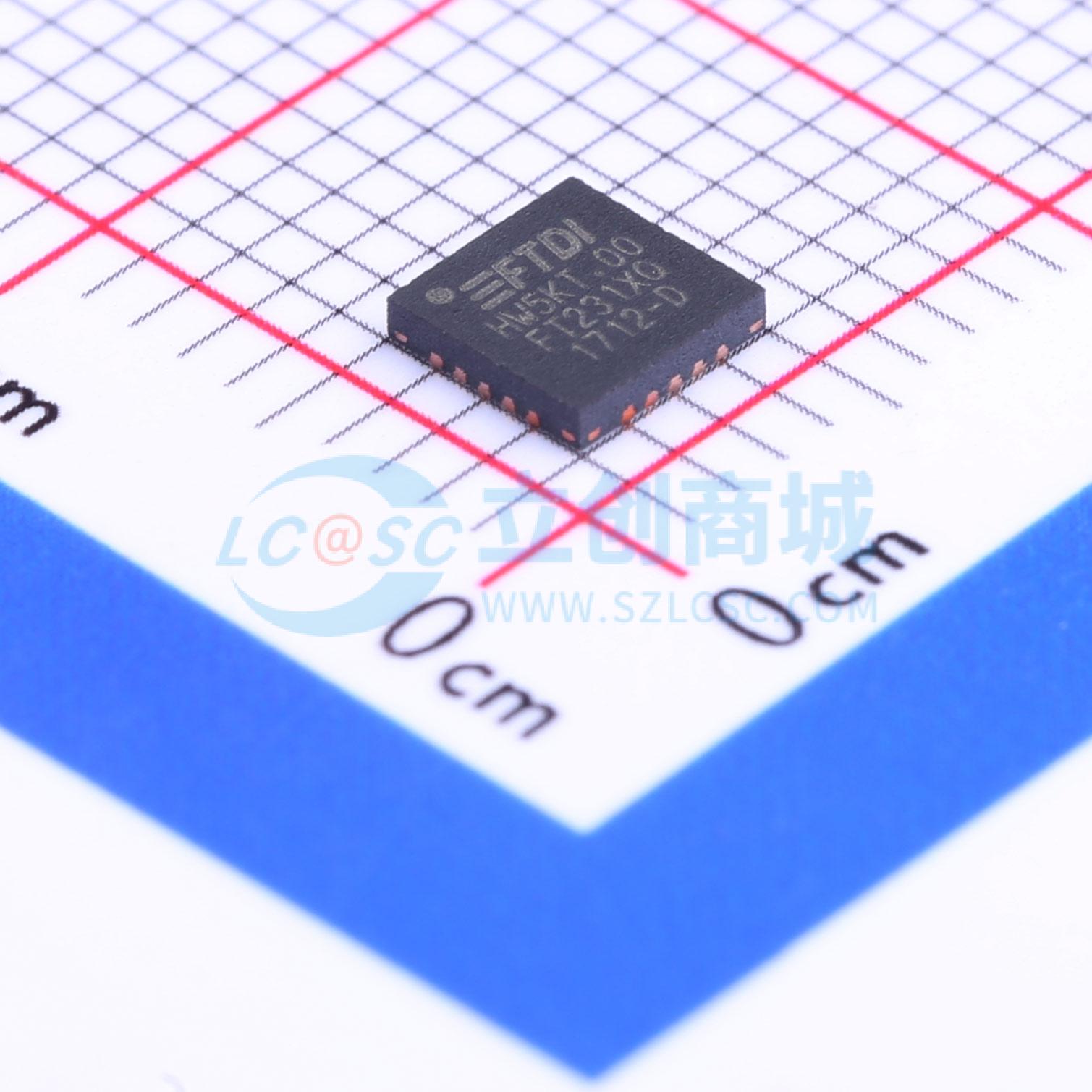

FT231XQ-R

FT231X 是一款带有完整调制解调器控制和高级功能的 USB 转串行 UART 接口，包括：

• 单芯片 USB 转异步串行数据传输接口。
• 在芯片上处理整个 USB 协议。无需特定于 USB 的固件编程。
• 完全集成 2048 字节多次可编程 (MTP) 存储器，用于存储设备描述符和 CBUS I/O 配置。完全集成时钟生成，无需外部晶体，加上可选时钟输出选择，实现与外部 MCU 或 FPGA 的无胶合接口。
• 数据传输速率从 300 波特到 3 Mbaud（RS422、RS485 和 RS232），在 TTL 电平下。512 字节接收缓冲区和 512 字节发送缓冲区，利用缓冲平滑技术实现高数据吞吐量。FTDI 的免版税虚拟 COM 端口 (VCP) 和直接 (D2XX) 驱动程序消除了大多数情况下对 USB 驱动程序开发的需求。
• 可配置的 CBUS I/O 引脚。
• 发送和接收 LED 驱动信号。
• 支持 7 或 8 数据位、1 或 2 停止位以及奇/偶/标记/空格无校验的 UART 接口。同步和异步位敲击接口选项，带 RD# 和 WR# 选通。USB 电池充电检测。允许 USB 外围设备检测更高功率源的存在以启用改进的充电。设备预编程有唯一的 USB 序列号。USB 电源配置；支持总线供电、自供电和带电源切换的总线供电。
• 集成 3.3V 电平转换器用于 USB I/O。真正的 3.3V CMOS 驱动输出和 TTL 输入；在外部上拉电阻的帮助下可以工作至 1V8。耐受 5V 输入。可配置的 I/O 引脚输出驱动强度；4 mA（最小）和 16 mA（最大）。
• 集成上电复位电路。完全集成 AVCC 电源滤波 - 无需外部滤波。
• UART 信号反相选项。
• 5V 单电源操作。
• 内部 3V3/1V8 LDO 稳压器。低运行和 USB 暂停电流；8mA（活动-典型值）和 125uA（暂停-典型值）。
• UHCI/OHCI/EHCI 主机控制器兼容。
• USB 2.0 全速能力。
• 扩展的工作温度范围；-40 至 85℃。提供紧凑型、无铅 20 引脚 SSOP 和 QFN 封装（均符合 RoHS 标准）。
