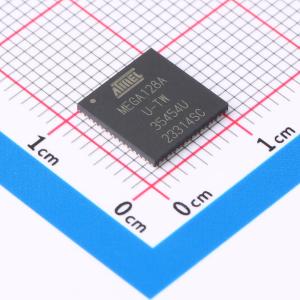

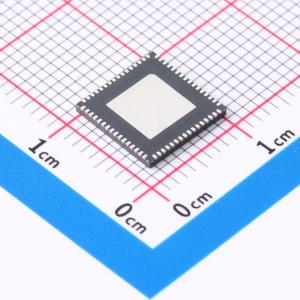

ATMEGA128A-MU

Atmel AVR核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，同时实现了比传统的CISC微控制器快达十倍的数据吞吐量。

ATmega128A提供以下特性：128K字节具有读写同时功能的系统内可编程闪存、4K字节EEPROM、4K字节SRAM、53条通用I/O线、32个通用工作寄存器、实时时钟(RTC)、四个带有比较模式和PWM功能的灵活定时器/计数器、两个USART、一个面向字节的两线串行接口、一个8通道10位ADC（带可选差分输入级和可编程增益）、带有内部振荡器的可编程看门狗定时器、一个SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统及编程）以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时维持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块，以减少ADC转换期间的开关噪声。待机模式下，晶振/谐振器振荡器保持运行而设备其余部分处于休眠状态，这使得能够快速启动的同时实现低功耗。扩展待机模式中，主振荡器和异步定时器均继续运行。

该器件采用Atmel的高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重编程。引导程序可以利用任何接口下载应用程序至应用Flash存储器中。当更新应用Flash部分时，引导Flash部分中的软件将继续运行，从而提供了真正的读写同时操作。通过将8位RISC CPU与单片芯片上的系统内自编程Flash相结合，Atmel ATmega128A是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega128A AVR得到了一套完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
