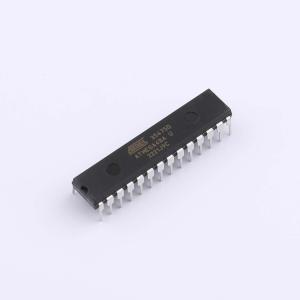

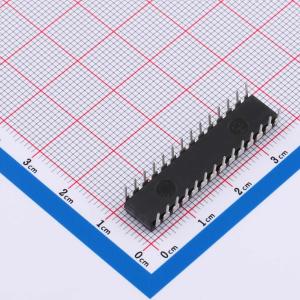

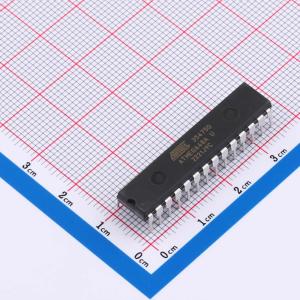

温馨提醒：图片仅供参考，商品以实物为准

ATMEGA48A-PU

基于AVR增强型RISC架构的低功耗CMOS 8位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量，使系统设计人员能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这种架构提高了代码效率，并且实现了比传统CISC微控制器快十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下功能：具有读写同时能力的4K/8K字节片上可编程闪存、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23个通用I/O线、32个通用工作寄存器、三个灵活的带比较模式的定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。在ADC降噪模式下，CPU和除异步定时器和ADC外的所有I/O模块停止运行，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。Microchip提供了QTouch库，用于将电容触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的感应，并包括完全去抖动的触摸键报告，并包括相邻键抑制（AKS）技术，以确保按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用。该设备使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在线重新编程。引导程序可以使用任何接口将应用程序下载到应用程序闪存中。当应用程序闪存部分更新时，引导闪存部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在一个单片芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA48A-PU
商品编号: C1337386
商品封装: PDIP-28
包装方式: 管装
商品毛重: 4.971克(g)

商品参数

商品概述

ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量，使系统设计人员能够优化功耗与处理速度之间的平衡。

AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这种架构提高了代码效率，并且实现了比传统CISC微控制器快十倍的吞吐量。

ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下功能：具有读写同时能力的4K/8K字节片上可编程闪存、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23个通用I/O线、32个通用工作寄存器、三个灵活的带比较模式的定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。在ADC降噪模式下，CPU和除异步定时器和ADC外的所有I/O模块停止运行，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。

Microchip提供了QTouch库，用于将电容触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的感应，并包括完全去抖动的触摸键报告，并包括相邻键抑制（AKS）技术，以确保按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用。

该设备使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在线重新编程。引导程序可以使用任何接口将应用程序下载到应用程序闪存中。当应用程序闪存部分更新时，引导闪存部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在一个单片芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

商品特性

高性能、低功耗的AVR 8位微控制器系列
先进的RISC架构
131条强大的指令——大多数单时钟周期执行
32x8通用工作寄存器
完全静态操作
在20MHz下高达20 MIPS的吞吐量
片上2周期乘法器
高耐久性的非易失性存储段
4/8/16/32K字节的系统内自编程Flash程序存储器
256/512/512/1K字节EEPROM
512/1K/1K/2K字节内部SRAM
写/擦除次数：10,000次Flash/100,000次EEPROM
数据保持：在85°C下20年/在25°C下100年
可选引导代码段，具有独立的锁定位
通过片上引导程序进行系统内编程
真正的读写同时操作
用于软件安全的编程锁定
QTouch库支持
电容式触摸按钮、滑块和滚轮
QTouch和QMatrix采集
最多64个感应通道

外围特性

两个带独立预分频器和比较模式的8位定时器/计数器
一个带独立预分频器、比较模式和捕获模式的16位定时器/计数器
带独立振荡器的实时时钟
六个PWM通道
TQFP和VQFN封装中的8通道10位ADC
温度测量
SPDIP封装中的6通道10位ADC
温度测量
可编程串行USART
主/从SPI串行接口
字节导向的两线串行接口（与Philips I2C兼容）
带独立片上振荡器的可编程看门狗定时器
片上模拟比较器
引脚变化中断和唤醒
上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC降噪、节能、断电、待机和扩展待机
23个可编程I/O线路
28引脚SPDIP，32引脚TQFP，28焊盘VQFN和32焊盘VQFN
工作电压：1.8 - 5.5V
温度范围：-40°C至85°C
速度等级：0 - 4MHz@1.8 - 5.5V，0 - 10MHz@2.7 - 5.5V，0 - 20MHz @ 4.5 - 5.5V
功耗在1MHz、1.8V、25°C下
- 活动模式：0.2mA
- 断电模式：0.1μA
- 节能模式：0.75μA（包括32kHz RTC）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(14个/管，最小起订量 1 个)

个

起订量：1 个14个/管

近期成交3单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	4KB
	程序存储器类型	FLASH
	RAM容量	512Byte

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	23
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
