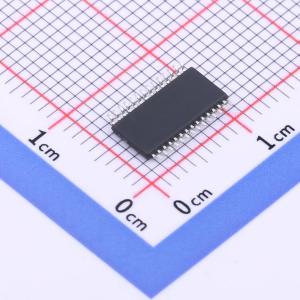

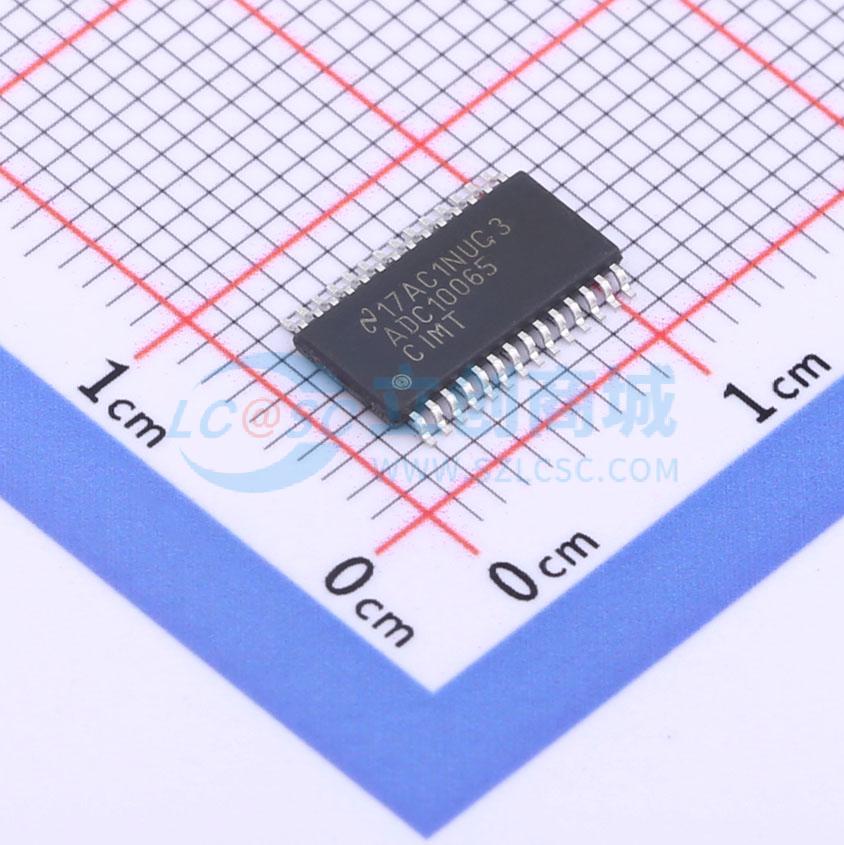

温馨提醒：图片仅供参考，商品以实物为准

ADC10065CIMTX/NOPB

ADC10065 单通道 10 位 65 MSPS A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC10065 10 位、65MSPS 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADC10065CIMTX/NOPB
商品编号: C127883
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.385克(g)

商品参数

商品概述

ADC10065是一款单片CMOS模数转换器，能够以每秒65兆采样（MSPS）的速率将模拟输入信号转换为10位数字字。该转换器采用差分流水线架构，具备数字误差校正功能和片上采样保持电路，可提供完整的转换解决方案，在实现出色动态性能的同时，将功耗降至最低。独特的采样保持级可实现400 MHz的满功率带宽。该器件采用单一3.0V电源供电，在65 MSPS采样率下，包括基准电流在内仅消耗68.4 mW的功率。待机功能可将功耗降至仅14.1 mW。差分输入提供2.0 Vₚ₋ₚ、1.5 Vₚ₋ₚ、1.0 Vₚ₋ₚ的满量程可选输入摆幅，也支持单端输入。为获得最佳性能，建议充分利用差分输入。内部+1.2V精密带隙基准用于设置ADC的满量程范围，还允许用户为那些需要更高精度的应用提供缓冲基准电压。输出数据格式可由用户选择偏移二进制或补码。该器件采用28引脚TSSOP封装，可在-40°C至+85°C的工业温度范围内工作。

商品特性

单+3.0V供电
可选2 Vₚ₋ₚ、1.5 Vₚ₋ₚ或1 Vₚ₋ₚ满量程输入
400 MHz -3 dB输入带宽
低功耗
待机模式
片上基准和采样保持放大器
偏移二进制或补码数据格式
独立可调输出驱动器电源，适用于2.5V和3.3V逻辑系列
28引脚TSSOP封装

应用领域

超声和成像
仪器仪表
蜂窝基站/通信接收器
声纳/雷达
xDSL
无线本地环路
数据采集系统
DSP前端

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	65MHz
	通道数	1
	工作电压	3V
	接口类型	-
	差分输入	是
	积分非线性	0.3LSB
	工作温度	-40℃~+85℃
	信噪比	59.6dB

	属性	参数值
	时钟/振荡器	-
	时钟频率(fc)	65MHz
	基准电压源	内置
	基准电压源温漂	80ppm/℃
	可变增益	-
	温度传感器	-
	ADC架构	-
	数据速率	-
	静态电流	4.7mA
	全量程范围(FSR)	-
