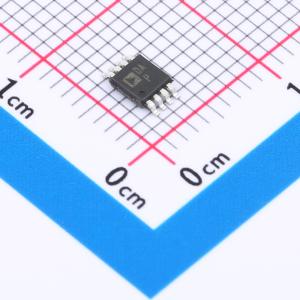

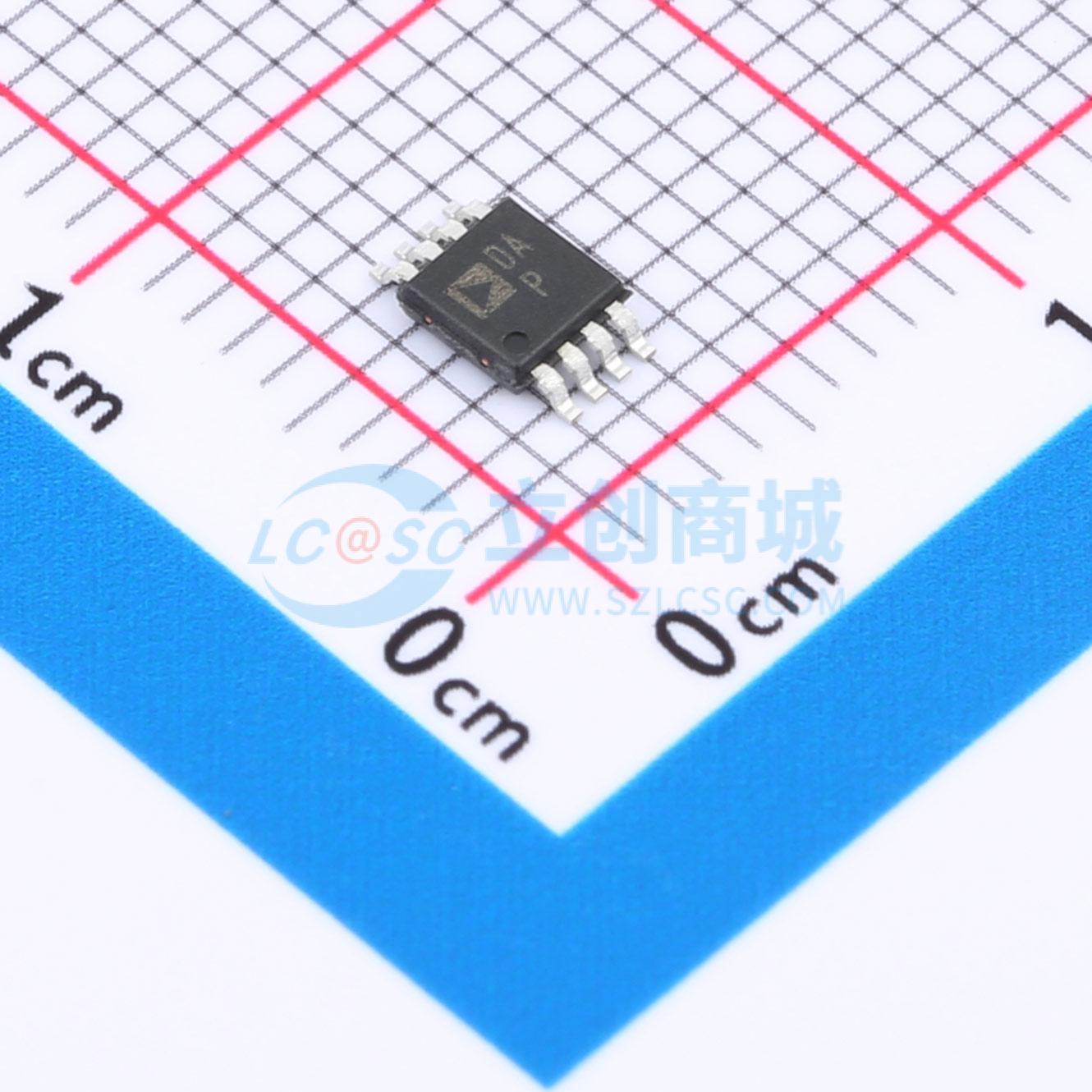

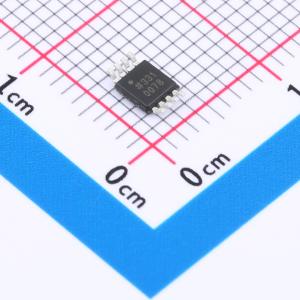

温馨提醒：图片仅供参考，商品以实物为准

AD5626BRMZ

5 V, 12位 nanoDAC, 串行接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5V、12位nanoDAC®、串行接口，采用MSOP和LFCSP两种封装
品牌名称: ADI(亚德诺)
商品型号: AD5626BRMZ
商品编号: C125832
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.062克(g)

商品参数

商品概述

AD5626是一款完整的串行输入、12位电压输出数模转换器（DAC），设计用于单5V电源供电。它包含DAC、输入移位寄存器和锁存器、基准源以及轨到轨输出放大器。AD5626单片DAC为仅使用5V电源的系统提供了低成本且易于使用的解决方案。 AD5626采用自然二进制编码，先加载最高有效位（MSB）。输出运算放大器可摆幅至任一电源轨，设置为0V至4.095V的范围，实现每比特1毫伏的分辨率。它能够吸收和提供5mA电流。片上基准源经过激光微调，可提供4.095V的精确满量程输出电压。该器件具有高速三线串行接口，与数字信号处理器（DSP）兼容，包含数据输入（SDIN）、时钟（SCLK）和负载选通（LDAC）。还有一个片选引脚，用于连接多个DAC。 CLR输入可在上电时或应用户需求将输出设置为零刻度。 AD5626的工作温度范围为扩展工业温度范围 -40℃至 +85℃。AD5626提供MSOP和LFCSP表面贴装封装。

商品特性

8引脚MSOP和8引脚LFCSP封装
带内部基准源的完整电压输出
满量程4.095V，每比特1mV
单5V电源供电
无需外部组件
三线串行接口，20MHz数据加载速率
低功耗：2.5mW

应用领域

便携式仪器
数字控制校准
伺服控制
过程控制设备
计算机外设

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	串行
	工作电压	5V
	稳定时间	16us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	数据速率	20MHz
	静态电流	2.5mA
